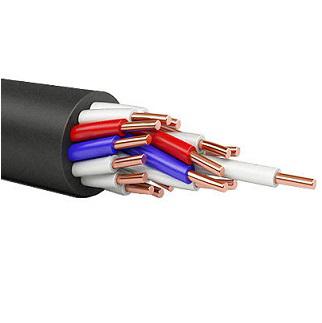

КВВГнг(А)-ХЛ, АКВВГнг(А)-ХЛ, КВВГЭнг(А)-ХЛ, АКВВГЭнг(А)-ХЛ, КВБбШнг(А)-ХЛ, АКВБбШнг(А)-ХЛ, АКВЭБбШвнг(А)-ХЛ, КВЭБбШвнг(А)-ХЛ, АКВБбШвнг(А)-ХЛ, КВБбШвнг(А)-ХЛ ТУ 16 К01-37-2003, ТУ 16.К73.079-2007.
1. Токопроводящая жила- медная или алюминиевая, однопроволочная, 1 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридного пластиката повышенной холодостойкости.
3. Скрутка - изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил, цвет изоляции которых должен быть одинаковым. В обозначение марок кабелей, имеющих отличительную маркировку каждой жилы (цифровую или цветовую), добавляют букву "Ц".
4. Заполнение (для кабелей марок КВВГзнг(А), АКВВГзнг(А), КВБбШзнг(А), АКВБбШзнг(А))- из невулканизированной резиновой смеси пониженной горючести.
5. Разделительный слой (для кабелей марок АКВЭБбШвнг(А)-ХЛ, КВЭБбШвнг(А)-ХЛ, КВБбШнг(А)-ХЛ, АКВБбШнг(А)-ХЛ) - из ПВХ пластиката пониженной горючести.
6. Экран (для кабелей марок КВВГЭнг(А)-ХЛ, АКВВГЭнг(А)-ХЛ) - из медной фольги или медной ленты, или алюминиевой фольги.
7. Броня (для кабелей марок АКВЭБбШвнг(А)-ХЛ, КВЭБбШвнг(А)-ХЛ, КВБбШнг(А)-ХЛ, АКВБбШнг(А)-ХЛ) - из двух стальных оцинкованных лент.
8. Оболочка (защитный шланг) – из поливинилхлоридного пластиката пониженной горючести.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| КВВГнг(А)-ХЛ 10х0,75 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 66 597,04 |
| КВВГнг(А)-ХЛ 10х0,75 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 63 635,47 |
| КВВГнг(А)-ХЛ 10х0,75 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 57 938,51 |
| КВВГнг(А)-ХЛ 10х1 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 74 110,72 |
| КВВГнг(А)-ХЛ 10х1 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 79 303,06 |
| КВВГнг(А)-ХЛ 10х1 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 82 457,93 |
| КВВГнг(А)-ХЛ 10х1,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 105 552,32 |
| КВВГнг(А)-ХЛ 10х1,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 113 966,37 |
| КВВГнг(А)-ХЛ 10х1,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 110 489,29 |
| КВВГнг(А)-ХЛ 10х10 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 648 514,26 |
| КВВГнг(А)-ХЛ 10х10 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 639 519,03 |
| КВВГнг(А)-ХЛ 10х2,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 163 821,72 |
| КВВГнг(А)-ХЛ 10х2,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 168 045,72 |
| КВВГнг(А)-ХЛ 10х2,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 171 999,60 |
| КВВГнг(А)-ХЛ 10х4 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 257 625,92 |
| КВВГнг(А)-ХЛ 10х4 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 261 374,74 |
| КВВГнг(А)-ХЛ 10х4 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 266 179,16 |
| КВВГнг(А)-ХЛ 10х6 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 380 270,68 |
| КВВГнг(А)-ХЛ 10х6 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 388 644,88 |
| КВВГнг(А)-ХЛ 14х0,75 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 85 000,69 |
| КВВГнг(А)-ХЛ 14х0,75 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 88 219,99 |
| КВВГнг(А)-ХЛ 14х0,75 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 78 400,23 |
| КВВГнг(А)-ХЛ 14х1 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 100 896,39 |
| КВВГнг(А)-ХЛ 14х1 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 110 724,26 |
| КВВГнг(А)-ХЛ 14х1 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 107 292,34 |
| КВВГнг(А)-ХЛ 14х1,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 144 761,79 |
| КВВГнг(А)-ХЛ 14х1,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 154 708,87 |
| КВВГнг(А)-ХЛ 14х1,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 150 922,53 |
| КВВГнг(А)-ХЛ 14х10 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 898 101,24 |
| КВВГнг(А)-ХЛ 14х2,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 226 070,56 |
| КВВГнг(А)-ХЛ 14х2,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 231 196,41 |
| КВВГнг(А)-ХЛ 14х2,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 235 511,13 |
| КВВГнг(А)-ХЛ 14х4 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 366 719,74 |
| КВВГнг(А)-ХЛ 14х4 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 356 864,44 |
| КВВГнг(А)-ХЛ 14х6 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 536 879,54 |
| КВВГнг(А)-ХЛ 14х6 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 527 613,95 |
| КВВГнг(А)-ХЛ 19х0,75 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 116 029,19 |
| КВВГнг(А)-ХЛ 19х0,75 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 112 439,35 |
| КВВГнг(А)-ХЛ 19х0,75 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 104 083,00 |
| КВВГнг(А)-ХЛ 19х1 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 134 565,96 |
| КВВГнг(А)-ХЛ 19х1 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 146 316,53 |
| КВВГнг(А)-ХЛ 19х1 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 142 485,07 |
| КВВГнг(А)-ХЛ 19х1,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 193 949,43 |
| КВВГнг(А)-ХЛ 19х1,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 206 142,15 |
| КВВГнг(А)-ХЛ 19х1,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 201 907,96 |
| КВВГнг(А)-ХЛ 19х10 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 1 212 489,51 |
| КВВГнг(А)-ХЛ 19х2,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 304 069,14 |
| КВВГнг(А)-ХЛ 19х2,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 315 820,41 |
| КВВГнг(А)-ХЛ 19х2,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 310 990,19 |
| КВВГнг(А)-ХЛ 19х4 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 496 227,90 |
| КВВГнг(А)-ХЛ 19х4 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 483 476,64 |
| КВВГнг(А)-ХЛ 19х6 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 723 426,18 |
| КВВГнг(А)-ХЛ 19х6 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 712 539,64 |
| КВВГнг(А)-ХЛ 27х0,75 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 156 933,44 |
| КВВГнг(А)-ХЛ 27х0,75 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 161 244,91 |
| КВВГнг(А)-ХЛ 27х0,75 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 145 887,12 |
| КВВГнг(А)-ХЛ 27х1 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 189 165,24 |
| КВВГнг(А)-ХЛ 27х1 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 203 597,97 |
| КВВГнг(А)-ХЛ 27х1 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 198 986,84 |
| КВВГнг(А)-ХЛ 27х1,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 273 514,98 |
| КВВГнг(А)-ХЛ 27х1,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 288 465,56 |
| КВВГнг(А)-ХЛ 27х1,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 283 361,51 |
| КВВГнг(А)-ХЛ 27х2,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 431 930,05 |
| КВВГнг(А)-ХЛ 27х2,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 445 953,21 |
| КВВГнг(А)-ХЛ 27х2,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 439 268,60 |
| КВВГнг(А)-ХЛ 27х4 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 702 003,68 |
| КВВГнг(А)-ХЛ 27х4 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 686 502,47 |
| КВВГнг(А)-ХЛ 27х6 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 1 013 374,85 |
| КВВГнг(А)-ХЛ 27х6 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 1 023 806,51 |
| КВВГнг(А)-ХЛ 27х6 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 1 011 432,20 |
| КВВГнг(А)-ХЛ 37х0,75 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 216 187,78 |
| КВВГнг(А)-ХЛ 37х0,75 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 211 341,47 |
| КВВГнг(А)-ХЛ 37х0,75 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 196 829,05 |
| КВВГнг(А)-ХЛ 37х1 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 255 921,48 |
| КВВГнг(А)-ХЛ 37х1 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 269 607,87 |
| КВВГнг(А)-ХЛ 37х1 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 274 792,43 |
| КВВГнг(А)-ХЛ 37х1,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 373 167,38 |
| КВВГнг(А)-ХЛ 37х1,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 393 388,51 |
| КВВГнг(А)-ХЛ 37х1,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 386 806,18 |
| КВВГнг(А)-ХЛ 37х2,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 587 439,41 |
| КВВГнг(А)-ХЛ 37х2,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 598 659,82 |
| КВВГнг(А)-ХЛ 37х2,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 606 187,88 |
| КВВГнг(А)-ХЛ 37х4 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 955 499,97 |
| КВВГнг(А)-ХЛ 37х4 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 934 746,31 |
| КВВГнг(А)-ХЛ 37х6 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 1 396 903,56 |
| КВВГнг(А)-ХЛ 37х6 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 1 380 821,19 |
| КВВГнг(А)-ХЛ 4х0,75 660 В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 23 613,63 |
| КВВГнг(А)-ХЛ 4х0,75 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 27 186,41 |
| КВВГнг(А)-ХЛ 4х0,75 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 25 313,13 |
| КВВГнг(А)-ХЛ 4х1 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 30 083,37 |
| КВВГнг(А)-ХЛ 4х1 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 33 796,79 |
| КВВГнг(А)-ХЛ 4х1 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 31 768,76 |
| КВВГнг(А)-ХЛ 4х1,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 42 652,20 |
| КВВГнг(А)-ХЛ 4х1,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 46 838,66 |
| КВВГнг(А)-ХЛ 4х1,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 44 542,65 |
| КВВГнг(А)-ХЛ 4х10 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 259 451,15 |
| КВВГнг(А)-ХЛ 4х10 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 266 486,85 |
| КВВГнг(А)-ХЛ 4х10 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 255 999,16 |
| КВВГнг(А)-ХЛ 4х2,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 67 267,11 |
| КВВГнг(А)-ХЛ 4х2,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 72 781,07 |
| КВВГнг(А)-ХЛ 4х2,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 69 464,93 |
| КВВГнг(А)-ХЛ 4х4 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 104 928,39 |
| КВВГнг(А)-ХЛ 4х4 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 108 199,18 |
| КВВГнг(А)-ХЛ 4х4 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 112 445,31 |
| КВВГнг(А)-ХЛ 4х6 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 153 204,56 |
| КВВГнг(А)-ХЛ 4х6 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 161 343,94 |
| КВВГнг(А)-ХЛ 4х6 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 156 349,74 |
| КВВГнг(А)-ХЛ 52х0,75 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 305 052,96 |
| КВВГнг(А)-ХЛ 52х1 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 387 358,00 |
| КВВГнг(А)-ХЛ 52х1,5 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 550 242,28 |
| КВВГнг(А)-ХЛ 52х2,5 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 853 391,31 |
| КВВГнг(А)-ХЛ 5х0,75 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 32 925,37 |
| КВВГнг(А)-ХЛ 5х0,75 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 30 821,28 |
| КВВГнг(А)-ХЛ 5х0,75 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 28 920,65 |
| КВВГнг(А)-ХЛ 5х1 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 36 988,24 |
| КВВГнг(А)-ХЛ 5х1 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 38 923,59 |
| КВВГнг(А)-ХЛ 5х1 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 41 207,35 |
| КВВГнг(А)-ХЛ 5х1,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) | км | 54 025,63 |
| КВВГнг(А)-ХЛ 5х1,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 59 616,62 |
| КВВГнг(А)-ХЛ 5х1,5 660В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 56 433,63 |
| КВВГнг(А)-ХЛ 5х10 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 330 710,01 |
| КВВГнг(А)-ХЛ 5х10 660 В ТУ 16.К73.079-2007 (ГОСТ 26411-85) | км | 322 514,01 |
Номинальное сечение жилы и число жил в кабеле
|
Марка кабеля |
Число жил |
Номинальное сечениеосновных жил, мм2 |
|
КВВГнг(А)-ХЛ, КВВГЭнг(А)-ХЛ, КВБбШнг(А)-ХЛ, КВЭБбШвнг(А)-ХЛ |
4, 5, 7, 10, 14, 19, 27, 37 |
0,75; 1,0; 1,5; 2,5; 4,0; 6,0 |
|
4, 5, 7, 10 |
10 |
|
|
52,61 |
0,75; 1,0; 1,5; 2,5 |
|
|
АКВВГнг(А)-ХЛ, АКВБбШнг(А)-ХЛ, АКВВГЭнг(А)-ХЛ, АКВЭБбШвнг(А)-ХЛ, |
4, 5, 7, 10, 14, 19 |
2,5; 4,0; 6,0; 10 |
|
27, 37 |
2,5; 4,0; 6,0 |
Технические характеристики
Климатическое исполнение ХЛ, категория размещения 1 и 5 по ГОСТ 15150.
Диапазон температур эксплуатации - от -60°C до 40°C.
Относительная влажность воздуха при температуре 35°С - 98%.
Радиус изгиба небронированных кабелей с медными жилами при прокладке при температуре окружающей среды не ниже 0°С составляет:
- для кабелей наружным диаметром до 10 мм включ - не менее 3-х диаметров кабеля
- для кабелей наружным диаметром от 10 до 25 мм включ - не менее 4-х диаметров кабеля
Радиус изгиба небронированных кабелей при прокладке и монтаже без предварительного нагрева при температуре окружающей среды не ниже -15°С - не менее 6-ти диаметров кабеля.
Радиус изгиба бронированных кабелей при прокладке и монтаже без предварительного подогрева при температуре окружающей среды не ниже -7°С - не менее 10-ти диаметров кабеля.
Кабели устойчивы к монтажным изгибам.
Кабели не распространяют горение при групповой прокладке по категории А.
Номинальная толщина изоляции для жил сечением:
- 0.75 - 2.5 мм2 - 0.6 мм;
- 4 - 6 мм2 - 0.7 мм;
- 10 мм2 - 0.9 мм.
Электрическое сопротивление изоляции жил при температуре 20°С сечением:
- 0.75 - 1.5 мм2 - не менее 10 МОм*км;
- 2.5 - 4.0 мм2 - не менее 9 МОм*км;
- 6 мм2 - не менее 6 МОм*км.
Длительно допустимая температура нагрева жил при эксплуатации - 70°С.
Строительные длины кабелей оговариваются при заказе.
Срок службы
- при прокладке в земле (траншеях) и на эстакадах - не менее 15 лет;
- при прокладке в помещениях, каналах, туннелях - не менее 25 лет.
Гарантийный срок эксплуатации - 3 года со дня ввода кабелей в эксплуатацию.
