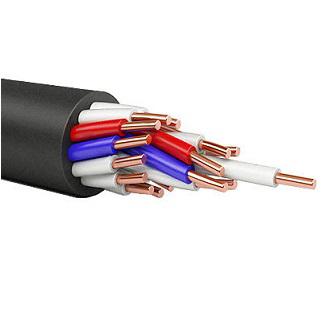

КВВГ-ХЛ, КВВГЭ-ХЛ, КВВГз-ХЛ, КВБбШв-ХЛ, КВВБ-ХЛ, КВВБГ-ХЛ, АКВВГ-ХЛ, АКВВГЭ-ХЛ, АКВВГз-ХЛ, АКВБбШв-ХЛ, АКВВБ-ХЛ, АКВВБГ-ХЛ ТУ 16.К01-25-2001, ТУ 16.К73.029-2002.
1. Токопроводящая жила – медная или алюминиевая, однопроволочная, 1 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридного пластиката повышенной холодостойкости.
3. Скрутка - изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил, цвет изоляции которых должен быть одинаковым.
ЗаказатьВ обозначение марок кабелей, имеющих отличительную маркировку каждой жилы (цифровую или цветовую), добавляют букву «Ц».
4. Заполнение (для кабелей марок КВВГз-ХЛ, АКВВГз-ХЛ) - из ПВХ пластиката повышенной холодостойкости.
5. Экран (для кабелей марок КВВГЭ-ХЛ, АКВВГЭ-ХЛ) - в виде обмотки из медной фольги или медной ленты, или алюминиевой бумаги. Вдоль экрана из алюминиевой фольги продольно проложена медная проволока
6. Оболочка (защитный шланг) - из поливинилхлоридного пластиката повышенной холодостойкости.
7. Защитный покров (для кабелей марок КВБбШв-ХЛ, АКВБбШв-ХЛ, КВВБ-ХЛ, АКВВБ-ХЛ, КВВБГ-ХЛ, АКВВБГ-ХЛ) - по ГОСТ 7006-72.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| КВВГ-ХЛ 10х0,75 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 59 210,05 |
| КВВГ-ХЛ 10х0,75 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 64 668,94 |
| КВВГ-ХЛ 10х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 80 657,01 |
| КВВГ-ХЛ 10х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 75 460,38 |
| КВВГ-ХЛ 10х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 112 271,19 |
| КВВГ-ХЛ 10х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 107 039,56 |
| КВВГ-ХЛ 10х10 660 В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 645 217,43 |
| КВВГ-ХЛ 10х10 660 В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 642 773,06 |
| КВВГ-ХЛ 10х2,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 165 662,59 |
| КВВГ-ХЛ 10х2,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 170 262,44 |
| КВВГ-ХЛ 10х4 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 264 107,31 |
| КВВГ-ХЛ 10х4 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 259 766,52 |
| КВВГ-ХЛ 10х6 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 383 027,71 |
| КВВГ-ХЛ 10х6 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 386 645,47 |
| КВВГ-ХЛ 14х0,75 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 79 777,47 |
| КВВГ-ХЛ 14х0,75 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 86 354,84 |
| КВВГ-ХЛ 14х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 102 370,83 |
| КВВГ-ХЛ 14х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 108 754,54 |
| КВВГ-ХЛ 14х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 152 755,12 |
| КВВГ-ХЛ 14х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 146 548,67 |
| КВВГ-ХЛ 14х10 660 В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 891 907,09 |
| КВВГ-ХЛ 14х2,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 228 044,97 |
| КВВГ-ХЛ 14х2,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 233 429,65 |
| КВВГ-ХЛ 14х4 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 359 191,39 |
| КВВГ-ХЛ 14х4 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 364 041,51 |
| КВВГ-ХЛ 14х6 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 530 586,17 |
| КВВГ-ХЛ 14х6 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 533 972,43 |
| КВВГ-ХЛ 19х0,75 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 113 948,13 |
| КВВГ-ХЛ 19х0,75 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 105 625,54 |
| КВВГ-ХЛ 19х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 136 377,64 |
| КВВГ-ХЛ 19х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 144 124,21 |
| КВВГ-ХЛ 19х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 195 879,97 |
| КВВГ-ХЛ 19х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 203 714,24 |
| КВВГ-ХЛ 19х10 660 В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 1 203 772,62 |
| КВВГ-ХЛ 19х2,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 306 195,08 |
| КВВГ-ХЛ 19х2,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 312 939,24 |
| КВВГ-ХЛ 19х4 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 486 023,63 |
| КВВГ-ХЛ 19х4 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 492 647,50 |
| КВВГ-ХЛ 19х6 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 715 341,73 |
| КВВГ-ХЛ 19х6 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 719 061,47 |
| КВВГ-ХЛ 27х0,75 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 147 636,11 |
| КВВГ-ХЛ 27х0,75 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 158 643,91 |
| КВВГ-ХЛ 27х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 201 143,47 |
| КВВГ-ХЛ 27х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 190 964,56 |
| КВВГ-ХЛ 27х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 285 643,26 |
| КВВГ-ХЛ 27х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 275 467,09 |
| КВВГ-ХЛ 27х2,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 443 130,37 |
| КВВГ-ХЛ 27х2,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 434 433,63 |
| КВВГ-ХЛ 27х4 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 689 879,68 |
| КВВГ-ХЛ 27х4 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 697 710,24 |
| КВВГ-ХЛ 27х6 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 1 015 134,49 |
| КВВГ-ХЛ 27х6 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 1 019 158,97 |
| КВВГ-ХЛ 37х0,75 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 213 052,66 |
| КВВГ-ХЛ 37х0,75 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 198 756,45 |
| КВВГ-ХЛ 37х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 257 960,32 |
| КВВГ-ХЛ 37х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 271 417,99 |
| КВВГ-ХЛ 37х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 375 789,89 |
| КВВГ-ХЛ 37х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 389 700,82 |
| КВВГ-ХЛ 37х2,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 601 685,85 |
| КВВГ-ХЛ 37х2,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 590 340,30 |
| КВВГ-ХЛ 37х4 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 948 961,78 |
| КВВГ-ХЛ 37х4 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 938 738,83 |
| КВВГ-ХЛ 37х6 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 1 385 181,73 |
| КВВГ-ХЛ 37х6 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 1 388 663,57 |
| КВВГ-ХЛ 4х0,75 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 27 502,66 |
| КВВГ-ХЛ 4х0,75 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 24 271,97 |
| КВВГ-ХЛ 4х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 30 771,70 |
| КВВГ-ХЛ 4х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 34 130,91 |
| КВВГ-ХЛ 4х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 43 396,27 |
| КВВГ-ХЛ 4х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 47 145,19 |
| КВВГ-ХЛ 4х10 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 257 788,92 |
| КВВГ-ХЛ 4х10 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 267 337,94 |
| КВВГ-ХЛ 4х2,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 73 206,34 |
| КВВГ-ХЛ 4х2,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 68 366,73 |
| КВВГ-ХЛ 4х4 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 112 977,32 |
| КВВГ-ХЛ 4х4 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 106 250,71 |
| КВВГ-ХЛ 4х6 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 161 961,57 |
| КВВГ-ХЛ 4х6 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 154 691,19 |
| КВВГ-ХЛ 52х0,75 660 В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 280 268,51 |
| КВВГ-ХЛ 52х0,75 660 В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 304 738,53 |
| КВВГ-ХЛ 52х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 363 650,23 |
| КВВГ-ХЛ 52х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 386 929,63 |
| КВВГ-ХЛ 52х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 525 637,42 |
| КВВГ-ХЛ 52х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 549 902,79 |
| КВВГ-ХЛ 52х2,5 660 В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 830 073,98 |
| КВВГ-ХЛ 52х2,5 660 В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 852 661,79 |
| КВВГ-ХЛ 5х0,75 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 33 268,18 |
| КВВГ-ХЛ 5х0,75 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 29 625,66 |
| КВВГ-ХЛ 5х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 37 734,41 |
| КВВГ-ХЛ 5х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 41 512,34 |
| КВВГ-ХЛ 5х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 60 026,37 |
| КВВГ-ХЛ 5х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 55 097,73 |
| КВВГ-ХЛ 5х10 660 В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 320 370,24 |
| КВВГ-ХЛ 5х2,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 84 354,44 |
| КВВГ-ХЛ 5х2,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 90 392,16 |
| КВВГ-ХЛ 5х4 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 131 507,06 |
| КВВГ-ХЛ 5х4 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 139 063,51 |
| КВВГ-ХЛ 5х6 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 200 339,60 |
| КВВГ-ХЛ 5х6 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 191 920,59 |
| КВВГ-ХЛ 61х0,75 660 В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 354 015,29 |
| КВВГ-ХЛ 61х0,75 660 В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 326 293,72 |
| КВВГ-ХЛ 61х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 423 833,58 |
| КВВГ-ХЛ 61х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 450 564,90 |
| КВВГ-ХЛ 61х1,5 660 В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 645 507,06 |
| КВВГ-ХЛ 61х1,5 660 В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 616 904,44 |
| КВВГ-ХЛ 61х2,5 660 В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 996 657,31 |
| КВВГ-ХЛ 7х0,75 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 40 806,02 |
| КВВГ-ХЛ 7х0,75 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 42 333,78 |
| КВВГ-ХЛ 7х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 53 702,09 |
| КВВГ-ХЛ 7х1 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 55 730,94 |
| КВВГ-ХЛ 7х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 78 496,69 |
| КВВГ-ХЛ 7х1,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 75 842,92 |
| КВВГ-ХЛ 7х10 660 В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 447 975,99 |
| КВВГ-ХЛ 7х10 660 В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 449 387,88 |
| КВВГ-ХЛ 7х2,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 118 947,31 |
| КВВГ-ХЛ 7х2,5 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 116 823,00 |
| КВВГ-ХЛ 7х4 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 184 396,38 |
| КВВГ-ХЛ 7х4 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 182 838,55 |
| КВВГ-ХЛ 7х6 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 267 980,21 |
| КВВГ-ХЛ 7х6 660В ТУ 16.К01-25-2001 (ГОСТ 26411-85) | км | 267 687,12 |
Число и номинальное сечение жил контрольных кабелей
|
Марка кабеля |
Номинальное сечение жил, мм2 |
||||||
|
0,75 |
1 |
1,5 |
2,5 |
4 |
6 |
10 |
|
|
Число жил в кабеле |
|||||||
|
КВВГ-ХЛ, КВВГз-ХЛ, КВВГЭ-ХЛ, КВБбШв-ХЛ, КВВБГ-ХЛ, КВВБ-ХЛ |
4, 5, 7, 10, 14, 19, 27, 37, 52, 61 |
4, 5, 7, 10, 14, 19, 27, 37, 52 |
4, 5, 7, 10, 14,19, 27, 37 |
4, 7, 10 |
|||
|
АКВВГ-ХЛ, АКВВГЭ-ХЛ, АКВБбШв - ХЛ, АКВВБГ-ХЛ, АКВВБ-ХЛ |
- |
4, 5, 7, 10, 14, 19, 27, 37, 52 |
4, 5, 7, 10, 14,19, 27, 37 |
4, 5, 7, 10, 14, 19 |
|||
Технические характеристики
Климатическое исполнение ХЛ, категории размещения 1 и 5 по ГОСТ 15150, а так же для прокладки в почве.
Диапазон температур эксплуатации - от - 60°С до 50°С.
Относительнаявлажность воздуха при температуре 35°С - до 98%.
Радиус изгиба небронированных кабелей с медными жилами при прокладке при температуре окружающей среды не ниже 0°С составляет:
- для кабелей наружным диаметром до 10 мм включ - не менее 3-х диаметров кабеля;
- для кабелей наружным диаметром от 10 до 25 мм включ - не менее 4-х диаметров кабеля.
Радиус изгиба небронированных кабелей при прокладке и монтаже без предварительного нагрева при температуре окружающей среды не ниже -15°С - не менее 6-ти диаметров кабеля.
Радиус изгиба бронированных кабелей при прокладке и монтаже без предварительного нагрева при температуре окружающей среды не ниже -7°С - не менее 10-ти диаметров кабеля.
Кабели всех марок, кроме кабелей с защитными покровами типа «Б» не распространяют горение при одиночной прокладке.
Длительнодопустимая температура нагрева жил при эксплуатации - 70°С.
Строительная длина кабелей оговаривается при заказе.
Срок службы не менее - 30 лет при соблюдении потребителем условий транспортирования, хранения, прокладки (монтажа) и эксплуатации. Срок службы исчисляется с даты изготовления кабеля.
Гарантийныйсрок эксплуатации - 3 года со дня ввода кабелей в эксплуатацию.
