КВВГ, АКВВГ, КВВГ-Т, КВБбШв, КВПбШв, АКВБбШв, КВБбШвз, АКВБбШвз, КВВГз, АКВВГз, КВВБ, АКВВБ, КВВБГ, АКВВБГ, КВВГЭ, АКВВГЭ, КВВГЭ-Т, АКРВГ, КРВГ, АКРВБ, КРВБ, АКРВБГ, КРВБГ, КВВГ-П, АКВВГ-П ГОСТ 1508-78
Компания «Кабельторг» специализируется на продаже всех марок кабелей контрольных экранированных, медных и алюминиевых,соответствующих требованиям ГОСТ 1508-78.
Назначение и применения
Кабель контрольный КВВГЭ предназначен для примыкания неподвижных частей к специальному оборудованию, приборам, соединительным элементам – зажимам, распределительным приспособлениям с номинальным напряжением до 660 В при частоте не более 100 Гц, или постоянным напряжением до 1000 В.
Кабели могут использоваться для укладки на открытом воздухе, в закрытых помещениях, каналах, подземных туннелях, агрессивных средах, но с условием отсутствия механического давления. Также кабель контрольный КВВГЭ – это эффективная защита электрических цепей от влияния на них внешних электрополей.
ЗаказатьСтоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| КВВГ 10х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 57 614,46 |
| КВВГ 10х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 62 510,84 |
| КВВГ 10х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 78 068,44 |
| КВВГ 10х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 73 754,68 |
| КВВГ 10х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 104 827,71 |
| КВВГ 10х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 109 216,15 |
| КВВГ 10х10 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 660 514,11 |
| КВВГ 10х2,5 660 В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 163 031,05 |
| КВВГ 10х2,5 660 В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 166 324,90 |
| КВВГ 10х4 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 259 535,96 |
| КВВГ 10х4 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 257 587,79 |
| КВВГ 10х6 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 379 144,29 |
| КВВГ 10х6 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 379 842,49 |
| КВВГ 14х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 78 032,91 |
| КВВГ 14х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 83 743,22 |
| КВВГ 14х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 105 893,62 |
| КВВГ 14х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 100 564,23 |
| КВВГ 14х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 143 965,60 |
| КВВГ 14х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 149 117,88 |
| КВВГ 14х2,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 225 908,39 |
| КВВГ 14х2,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 229 316,60 |
| КВВГ 14х4 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 356 945,41 |
| КВВГ 14х6 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 526 497,15 |
| КВВГ 19х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 103 734,79 |
| КВВГ 19х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 110 815,62 |
| КВВГ 19х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 140 518,57 |
| КВВГ 19х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 134 251,42 |
| КВВГ 19х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 193 717,15 |
| КВВГ 19х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 199 925,40 |
| КВВГ 19х10 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 1 240 276,72 |
| КВВГ 19х2,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 303 214,23 |
| КВВГ 19х2,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 308 777,44 |
| КВВГ 19х4 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 483 218,73 |
| КВВГ 19х6 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 710 900,33 |
| КВВГ 27х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 154 838,60 |
| КВВГ 27х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 145 628,80 |
| КВВГ 27х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 188 931,45 |
| КВВГ 27х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 196 644,87 |
| КВВГ 27х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 273 230,86 |
| КВВГ 27х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 280 423,44 |
| КВВГ 27х2,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 431 484,92 |
| КВВГ 27х2,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 435 806,88 |
| КВВГ 27х4 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 685 848,52 |
| КВВГ 27х6 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 1 009 605,60 |
| КВВГ 37х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 208 395,29 |
| КВВГ 37х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 196 635,80 |
| КВВГ 37х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 255 783,61 |
| КВВГ 37х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 266 340,22 |
| КВВГ 37х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 372 968,10 |
| КВВГ 37х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 383 107,87 |
| КВВГ 37х2,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 587 216,75 |
| КВВГ 37х2,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 594 169,78 |
| КВВГ 37х4 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 934 430,95 |
| КВВГ 37х6 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 1 378 860,96 |
| КВВГ 4х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 23 265,75 |
| КВВГ 4х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 24 679,63 |
| КВВГ 4х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 29 716,08 |
| КВВГ 4х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 31 077,57 |
| КВВГ 4х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 42 251,87 |
| КВВГ 4х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 43 740,93 |
| КВВГ 4х2,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 68 352,57 |
| КВВГ 4х2,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 66 665,24 |
| КВВГ 4х4 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 106 731,65 |
| КВВГ 4х4 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 104 228,87 |
| КВВГ 4х6 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 152 609,76 |
| КВВГ 4х6 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 154 977,37 |
| КВВГ 52х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 276 688,60 |
| КВВГ 52х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 294 451,25 |
| КВВГ 52х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 375 654,26 |
| КВВГ 52х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 359 032,24 |
| КВВГ 52х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 537 203,94 |
| КВВГ 52х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 521 512,76 |
| КВВГ 5х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 28 733,34 |
| КВВГ 5х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 30 087,75 |
| КВВГ 5х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 38 121,19 |
| КВВГ 5х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 36 822,30 |
| КВВГ 5х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 53 774,17 |
| КВВГ 5х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 55 354,87 |
| КВВГ 5х2,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 83 034,74 |
| КВВГ 5х2,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 84 476,03 |
| КВВГ 5х4 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 130 361,73 |
| КВВГ 5х6 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 190 934,56 |
| КВВГ 61х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 342 658,03 |
| КВВГ 61х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 322 543,75 |
| КВВГ 61х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 419 137,59 |
| КВВГ 61х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 438 413,59 |
| КВВГ 61х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 630 325,44 |
| КВВГ 61х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 611 885,42 |
| КВВГ 7х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 39 549,01 |
| КВВГ 7х0,75 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 39 385,00 |
| КВВГ 7х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 51 850,93 |
| КВВГ 7х1 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 51 980,79 |
| КВВГ 7х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 73 789,91 |
| КВВГ 7х1,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 73 930,65 |
| КВВГ 7х10 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 446 827,09 |
| КВВГ 7х2,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 114 343,30 |
| КВВГ 7х2,5 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 114 197,66 |
| КВВГ 7х4 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 178 840,34 |
| КВВГ 7х4 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 179 695,44 |
| КВВГ 7х6 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 261 598,15 |
| КВВГ 7х6 660В ГОСТ 1508-78 (ГОСТ 26411-85) | км | 262 992,08 |

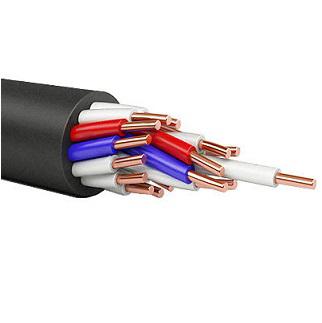

Внутренняя структура
Кабель контрольный КВВГ состоит из нескольких специальных слоев обмотки, в которые входят такие элементы.
-
Основа – токопровдящая медная, или алюминиевая однопроволочная жила, которая отвечает всем требованиям ГОСТ 22483 и соответствует 1 классу.
-
Изолирующая оболочка, изготавливается из поливинилхлоридного пластиката.
-
Все изолированные медные или алюминиевые жилы помещаются в общий моток – скрутку. В одном проводе имеется несколько счетных пар, которые отличается по цвету, а в маркировочном списке помечаются специальным знаком «Ц».
-
Некоторые марки медных кабелей (КВБбШвз, АКВБбШвз, КВВГз, АКВВГз) заполняются пластикатом из ПВХ для повышения рабочих и технических показателей.
-
Для кабелей контрольных КВВГЭ, АКВВГЭ используют экран в виде обмотки из медной или алюминиевой фольги, а также ленты. Для остальных типов применяют защитный покров, отвечающий требованиям и нормативам ГОСТ 7006-72.
Прокладывание кабелей категории 1-5 должно производиться в умеренно-холодных климатических условиях, а для кабелей категории размещения 2 с пометкой «Т» укладка выполняется строго по ГОСТ 15150.
Номинальное сечение жилы и число жил в кабеле
|
Марка кабеля |
Номинальное сечение жилы, мм2 |
||||||
|
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
|
|
Число жил в кабеле |
|||||||
|
КВВГ, КВВГЭ, КВВБ, КВВБГ, КВБбШв, |
4, 5, 7, 10, 14, 19, 27, 37, 52, 61 |
4, 5, 7, 10, 14, 10, 14, 19, 27, 37 |
4, 7, 10 |
- |
|||
|
КВВГ-П, |
4 |
- |
|||||
|
АКВВГ-П |
- |
4 |
- |
||||
|
АКВВГ, АКВВГЭ, АКВВБГ, АКВБбШв, АКВВБ |
- |
4, 5, 7, 10, 14, 19, 27, 37 |
4, 7, 10 |
||||
|
КВВГз |
4, 5 |
- |
|||||
|
АКВВГз |
- |
- |
- |
- |
4, 5 |
||
Основные технические параметры
Перечень рабочих характеристик контрольных, экранированных проводов довольно широк, но есть наиболее важные:
-
рабочая температура воздуха составляет -50 +50 градусов Цельсия;
-
максимально допустимая норма влажности при средней температуре окружающей среды составляет 98%;
-
максимальная температура нагрева жил при постоянной, интенсивной эксплуатации не должна превышать 70 градусов;
-
минимальная температура прокладки кабельных линий в уличных условиях не должна опускаться ниже 15 градусов;
-
предполагаемый термин эксплуатации в условиях земляной прокладки траншей и туннелей составляет 15 лет, а в закрытых, промышленных и бытовых помещениях – 25 лет;
-
термин гарантийного обслуживания 3 года.
