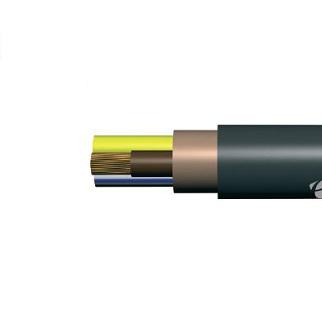

КРПГнг(А)-FRHF, КРПГЭнг(А)-FRHF, КРВГнг(А)-FRLS, КРВГЭнг(А)-FRLS ТУ 16.К71-434-2011
1. Токопроводящая жила– медная, одноповолочная, класса 1 по ГОСТ 22483.
2. Изоляция– из керамикообразующей кремнийорганической резины. Изолированные жилы имеютцветовую или цифровую расцветку.
3. Скрутка- изолированные жилы кабелей скручены в сердечник.
4. Внутренняя оболочка- из полимерной композиции, не содержащей галогенов.
5. Экран (для кабелей марок КРПГЭнг(А) – FRHF и КРВГЭнг(А) – FRHF) - в виде обмотки из медной фольги или медной ленты.
Заказать6. Наружнаяоболочка
- для кабелей марок с индексами FRHF - из полимерной композиции, не содержащей галогенов;
- для кабелей марок с индексами FRLS - из поливинилхлоридной композиции пониженной пожарной опасности.
Число и номинальное сечение жил кабелей.
|
Число жил в кабеле |
Номинальное сечение жил, мм2 |
|
4;5;7;10;14;19;27;37;52;61 |
0,75;1,0;1,5;2,5 |
|
4;5;7;10 |
4;6;10 |
Технические характеристики
Вид климатического исполнения В, категория размещения 3, 4 и 5 по ГОСТ 15150.
Диапазон температур эксплуатации:
- для кабелей марок с индексами FRHF - от -50°С до 60°С;
- для кабелей марок с индексами FRLS - от -50°С до 50°С.
Относительная влажность воздуxа при температуре 35°С - до 98 %.
Кабели прокладываются без предварительного подогрева при температуре - не ниже -15°С.
Минимальный радиус изгиба при прокладке - не менее 6 наружных диаметров.
Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать 50 Н/мм2 сечения жилы.
Кабели стойки к воздействию плесневых грибов.
Кабели не распространяют горение при групповой прокладке по категории А.
Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости:
- кабелей марок с индексами FRHF - не более чем на 40%;
- кабелей марок с индексами FRLS - не более чем на 50%.
Огнестойкость кабелей - не менее 180 мин.
Значения показателей коррозионной активности продуктов дымо- и газовыделения при горении и тлении материалов изоляции из керамикообразующей кремнийорганической резины, внутренней и наружной оболочек из полимерных композиций, не содержащих галогенов, соответствуют указанным в таблице:
|
Наименование показателя |
Значение |
|
1. Количество выделяемых газов галогенных кислот в пересчете на HCI, мг/г, не более |
5,0 |
|
2. Проводимость водного раствора с адсорбированными продуктами дымо- и газовыделения, мкСм/мм, не более |
10,0 |
|
3. Показатель pH, не менее |
4,3 |
Срок службы кабелей - не менее 40 лет при соблюдении потребителем условий транспортировки и xранения. Срок службы исчисляется с даты изготовления кабелей.
Гарантийный срок эксплуатации 3 года. Гарантийный срок исчисляют с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Срок хранения кабелей:
- на открытых площадках - не более 2 лет;
- под навесом - не более 5 лет;
- в закрытых помещениях - не более 10 лет.
