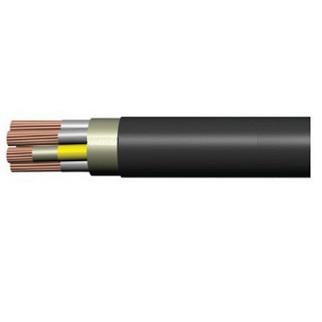

КППГнг(А)-HF, КППГЭнг(А)-HF, КПБПнг(А)-HF ТУ 16.К71-304-2001, ТУ 16.К73.102-2011
1.Токопроводящая жила- медная, однопроволочная, класса 1 по ГОСТ 22483.
2. Изоляция– из полимерной композицией, не содержащей галогенов.
3. Скрутка- изолированные жилы скручены в сердечник. Кабели контрольные имеют отличительную маркировку изолированных жил (цифровая или цветовая).
Заказать4. Внутренняя оболочка– экструдированная, наложена поверх скрученных жил из полимерной композиции, не содержащей галогенов, которая заполняет промежутки между жилами.
5. Экран (для кабеля марки КППГЭнг(А) – HF) в виде обмотки из медной фольги или медной ленты или алюминиевой фольги, или фольгированного композиционного гибкого алюмофлекса с алюминиевым слоем. Вдоль экрана из алюминиевой фольги или алюмофлекса продольно наложена контактная медная луженая проволока.
6. Броня (для кабелей марки КПБПнг(А) –HF) наложена спирально из двух стальных оцинкованных лент.
7. Наружная оболочка– из полимерной композиции, не содержащей галогенов.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| КППГнг(А)-HF 10х0,75 0,66 кВ ТУ 16.К73.102-2011 | км | 75 779,44 |
| КППГнг(А)-HF 10х1 0,66 кВ ТУ 16.К73.102-2011 | км | 96 180,25 |
| КППГнг(А)-HF 10х1 0,66 кВ ТУ 16.К73.102-2011 | км | 96 180,25 |
| КППГнг(А)-HF 10х1 0,66 кВ ТУ 16.К73.102-2011 | км | 94 401,20 |
| КППГнг(А)-HF 10х1 0,66кВ ТУ 16.К71-304-2001 | км | 120 442,71 |
| КППГнг(А)-HF 10х1,5 0,66кВ ТУ 16.К71-304-2001 | км | 170 520,70 |
| КППГнг(А)-HF 10х1,5 0,66кВ ТУ 16.К71-304-2001 | км | 160 140,38 |
| КППГнг(А)-HF 10х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 132 223,88 |
| КППГнг(А)-HF 10х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 130 263,55 |
| КППГнг(А)-HF 10х2,5 0,66кВ ТУ 16.К71-304-2001 | км | 234 445,77 |
| КППГнг(А)-HF 10х2,5 0,66кВ ТУ 16.К73.102-2011 | км | 196 018,09 |
| КППГнг(А)-HF 10х4 0,66кВ ТУ 16.К71-304-2001 | км | 356 148,88 |
| КППГнг(А)-HF 10х4 0,66кВ ТУ 16.К73.102-2011 | км | 303 902,30 |
| КППГнг(А)-HF 10х6 0,66кВ ТУ 16.К71-304-2001 | км | 501 616,90 |
| КППГнг(А)-HF 10х6 0,66кВ ТУ 16.К73.102-2011 | км | 440 618,90 |
| КППГнг(А)-HF 14х0,75 0,66 кВ ТУ 16.К73.102-2011 | км | 100 428,26 |
| КППГнг(А)-HF 14х1 0,66 кВ ТУ 16.К73.102-2011 | км | 126 103,60 |
| КППГнг(А)-HF 14х1 0,66 кВ ТУ 16.К73.102-2011 | км | 128 038,81 |
| КППГнг(А)-HF 14х1 0,66кВ ТУ 16.К71-304-2001 | км | 154 036,52 |
| КППГнг(А)-HF 14х1,5 0,66 кВ ТУ 16.К73.102-2011 | км | 175 862,44 |
| КППГнг(А)-HF 14х1,5 0,66 кВ ТУ 16.К73.102-2011 | км | 177 997,77 |
| КППГнг(А)-HF 14х1,5 0,66кВ ТУ 16.К71-304-2001 | км | 209 946,91 |
| КППГнг(А)-HF 14х1,5 0,66кВ ТУ 16.К71-304-2001 | км | 219 344,14 |
| КППГнг(А)-HF 14х2,5 0,66кВ ТУ 16.К71-304-2001 | км | 309 717,14 |
| КППГнг(А)-HF 14х2,5 0,66кВ ТУ 16.К71-304-2001 | км | 307 846,03 |
| КППГнг(А)-HF 14х2,5 0,66кВ ТУ 16.К73.102-2011 | км | 267 381,98 |
| КППГнг(А)-HF 14х4 0,66 кВ ТУ 16.К73.102-2011 | км | 416 959,79 |
| КППГнг(А)-HF 14х6 0,66 кВ ТУ 16.К73.102-2011 | км | 606 761,33 |
| КППГнг(А)-HF 19х0,75 0,66 кВ ТУ 16.К73.102-2011 | км | 131 522,18 |
| КППГнг(А)-HF 19х1 0,66кВ ТУ 16.К71-304-2001 | км | 200 699,76 |
| КППГнг(А)-HF 19х1 0,66кВ ТУ 16.К73.102-2011 | км | 166 230,23 |
| КППГнг(А)-HF 19х1,5 0,66кВ ТУ 16.К71-304-2001 | км | 272 681,16 |
| КППГнг(А)-HF 19х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 233 408,40 |
| КППГнг(А)-HF 19х2,5 0,66кВ ТУ 16.К71-304-2001 | км | 403 382,95 |
| КППГнг(А)-HF 19х2,5 0,66кВ ТУ 16.К73.102-2011 | км | 356 903,44 |
| КППГнг(А)-HF 19х4 0,66 кВ ТУ 16.К73.102-2011 | км | 561 075,14 |
| КППГнг(А)-HF 19х6 0,66 кВ ТУ 16.К73.102-2011 | км | 815 180,56 |
| КППГнг(А)-HF 27х0,75 0,66 кВ ТУ 16.К73.102-2011 | км | 182 290,30 |
| КППГнг(А)-HF 27х1 0,66 кВ ТУ 16.К73.102-2011 | км | 231 423,22 |
| КППГнг(А)-HF 27х1 0,66 кВ ТУ 16.К73.102-2011 | км | 234 023,14 |
| КППГнг(А)-HF 27х1 0,66кВ ТУ 16.К71-304-2001 | км | 276 997,69 |
| КППГнг(А)-HF 27х1,5 0,66кВ ТУ 16.К71-304-2001 | км | 378 611,77 |
| КППГнг(А)-HF 27х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 326 519,77 |
| КППГнг(А)-HF 27х2,5 0,66кВ ТУ 16.К71-304-2001 | км | 564 485,85 |
| КППГнг(А)-HF 27х2,5 0,66кВ ТУ 16.К73.102-2011 | км | 503 836,19 |
| КППГнг(А)-HF 27х4 0,66 кВ ТУ 16.К73.102-2011 | км | 798 858,50 |
| КППГнг(А)-HF 27х6 0,66 кВ ТУ 16.К73.102-2011 | км | 1 160 524,05 |
| КППГнг(А)-HF 2х0,75 0,66 кВ ТУ 16.К73.102-2011 | км | 18 786,13 |
| КППГнг(А)-HF 2х1 0,66 кВ ТУ 16.К73.102-2011 | км | 22 695,08 |
| КППГнг(А)-HF 2х1,5 0,66 кВ ТУ 16.К73.102-2011 | км | 30 180,14 |
| КППГнг(А)-HF 37х0,75 0,66 кВ ТУ 16.К73.102-2011 | км | 243 490,08 |
| КППГнг(А)-HF 37х1 0,66кВ ТУ 16.К71-304-2001 | км | 363 508,21 |
| КППГнг(А)-HF 37х1 0,66кВ ТУ 16.К73.102-2011 | км | 310 356,35 |
| КППГнг(А)-HF 37х1,5 0,66кВ ТУ 16.К71-304-2001 | км | 501 196,58 |
| КППГнг(А)-HF 37х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 442 490,62 |
| КППГнг(А)-HF 37х2,5 0,66кВ ТУ 16.К71-304-2001 | км | 751 926,52 |
| КППГнг(А)-HF 37х2,5 0,66кВ ТУ 16.К73.102-2011 | км | 681 699,92 |
| КППГнг(А)-HF 37х4 0,66 кВ ТУ 16.К73.102-2011 | км | 1 082 678,57 |
| КППГнг(А)-HF 37х6 0,66 кВ ТУ 16.К73.102-2011 | км | 1 577 403,53 |
| КППГнг(А)-HF 3х1,5 0,66 кВ ТУ 16.К73.102-2011 | км | 41 625,79 |
| КППГнг(А)-HF 4х0,75 0,66 кВ ТУ 16.К73.102-2011 | км | 31 874,96 |
| КППГнг(А)-HF 4х1 0,66 кВ ТУ 16.К73.102-2011 | км | 40 259,48 |
| КППГнг(А)-HF 4х1 0,66 кВ ТУ 16.К73.102-2011 | км | 39 364,23 |
| КППГнг(А)-HF 4х1 0,66кВ ТУ 16.К71-304-2001 | км | 55 009,67 |
| КППГнг(А)-HF 4х1,5 0,66кВ ТУ 16.К71-304-2001 | км | 72 086,16 |
| КППГнг(А)-HF 4х1,5 0,66кВ ТУ 16.К71-304-2001 | км | 79 645,20 |
| КППГнг(А)-HF 4х1,5 0,66кВ ТУ 16.К71-304-2001 | км | 71 284,81 |
| КППГнг(А)-HF 4х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 53 805,37 |
| КППГнг(А)-HF 4х10 0,66 кВ ТУ 16.К73.102-2011 | км | 299 785,51 |
| КППГнг(А)-HF 4х2,5 0,66кВ ТУ 16.К71-304-2001 | км | 102 496,97 |
| КППГнг(А)-HF 4х2,5 0,66кВ ТУ 16.К73.102-2011 | км | 83 415,53 |
| КППГнг(А)-HF 4х4 0,66кВ ТУ 16.К71-304-2001 | км | 152 098,97 |
| КППГнг(А)-HF 4х4 0,66кВ ТУ 16.К73.102-2011 | км | 127 349,66 |
| КППГнг(А)-HF 4х6 0,66кВ ТУ 16.К71-304-2001 | км | 210 944,58 |
| КППГнг(А)-HF 4х6 0,66кВ ТУ 16.К73.102-2011 | км | 181 942,17 |
| КППГнг(А)-HF 52х1 0,66 кВ ТУ 16.К71-304-2001 | км | 499 599,19 |
| КППГнг(А)-HF 52х1,5 0,66 кВ ТУ 16.К71-304-2001 | км | 691 738,57 |
| КППГнг(А)-HF 52х1,5 0,66 кВ ТУ 16.К73.102-2011 | км | 615 809,46 |
| КППГнг(А)-HF 52х2,5 0,66 кВ ТУ 16.К71-304-2001 | км | 1 056 807,72 |
| КППГнг(А)-HF 52х2,5 0,66 кВ ТУ 16.К73.102-2011 | км | 960 351,94 |
| КППГнг(А)-HF 5х0,75 0,66 кВ ТУ 16.К73.102-2011 | км | 38 632,20 |
| КППГнг(А)-HF 5х1 0,66 кВ ТУ 16.К73.102-2011 | км | 48 913,19 |
| КППГнг(А)-HF 5х1 0,66 кВ ТУ 16.К73.102-2011 | км | 47 929,42 |
| КППГнг(А)-HF 5х1 0,66кВ ТУ 16.К71-304-2001 | км | 65 560,62 |
| КППГнг(А)-HF 5х1,5 0,66кВ ТУ 16.К71-304-2001 | км | 87 912,78 |
| КППГнг(А)-HF 5х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 69 360,05 |
| КППГнг(А)-HF 5х10 0,66 кВ ТУ 16.К73.102-2011 | км | 373 920,97 |
| КППГнг(А)-HF 5х2,5 0,66 кВ ТУ 16.К73.102-2011 | км | 102 541,62 |
| КППГнг(А)-HF 5х2,5 0,66кВ ТУ 16.К71-304-2001 | км | 124 126,78 |
| КППГнг(А)-HF 5х4 0,66 кВ ТУ 16.К73.102-2011 | км | 157 373,09 |
| КППГнг(А)-HF 5х6 0,66 кВ ТУ 16.К73.102-2011 | км | 225 803,40 |
| КППГнг(А)-HF 61х1,5 0,66 кВ ТУ 16.К73.102-2011 | км | 726 293,86 |
| КППГнг(А)-HF 61х2,5 0,66 кВ ТУ 16.К73.102-2011 | км | 1 120 582,55 |
| КППГнг(А)-HF 7х0,75 0,66 кВ ТУ 16.К73.102-2011 | км | 51 672,18 |
| КППГнг(А)-HF 7х1 0,66кВ ТУ 16.К71-304-2001 | км | 85 914,59 |
| КППГнг(А)-HF 7х1 0,66кВ ТУ 16.К73.102-2011 | км | 67 701,50 |
| КППГнг(А)-HF 7х1,5 0,66кВ ТУ 16.К71-304-2001 | км | 113 375,94 |
| КППГнг(А)-HF 7х1,5 0,66кВ ТУ 16.К71-304-2001 | км | 120 200,65 |
| КППГнг(А)-HF 7х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 94 442,09 |
| КППГнг(А)-HF 7х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 92 908,66 |
| КППГнг(А)-HF 7х2,5 0,66кВ ТУ 16.К71-304-2001 | км | 163 055,57 |
| КППГнг(А)-HF 7х2,5 0,66кВ ТУ 16.К73.102-2011 | км | 139 086,34 |
| КППГнг(А)-HF 7х4 0,66кВ ТУ 16.К71-304-2001 | км | 248 632,40 |
| КППГнг(А)-HF 7х4 0,66кВ ТУ 16.К73.102-2011 | км | 214 739,32 |
| КППГнг(А)-HF 7х6 0,66кВ ТУ 16.К71-304-2001 | км | 349 018,38 |
| КППГнг(А)-HF 7х6 0,66кВ ТУ 16.К73.102-2011 | км | 309 176,99 |
Номинальное сечение и число жил кабелей
|
Номинальное сечение жил, мм2 |
Число жил в кабеле |
|
1,0; 1,5; 2,5 |
4; 5; 7; 10; 14; 19; 27; 37; 52 |
|
4; 6 |
4; 7;10 |
Технические характеристики
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Диапазон температур эксплуатации - от -50°С до 50°С.
Относительная влажность воздуxа при температуре 35°С - до 98 %.
Кабели прокладываются без предварительного подогрева при температуре - не ниже -15°С.
Минимальный радиус изгиба при прокладке:
- бронированные - 10 наружныx диаметров;
- небронированные - 6 наружныx диаметров.
Кабели не распространяют горение при групповой прокладке по категории А.
Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 40%.
Значения показателей коррозионной активности продуктов дымо - газовыделения при горении и тлении материалов изоляции, заполнения и оболочки должны соответствовать указанным в таблице:
|
Наименование показателя |
Значение |
|
1. Содержание газов галогеновых кислот в пересчете на HCl, мг/г, не более |
5,0 |
|
2. Проводимость водного раствора с адсорбированными продуктамидымо-газовыделения, мкСм/мм, не более |
10,0 |
|
3. Показатель рН (кислотное число), не менее |
4,3 |
Строительная длина - 150 м.
Срок службы кабелей - не менее 30 лет при соблюдении потребителем условий транспортировки и xранения.
Гарантийный срок службы - 5 лет.
