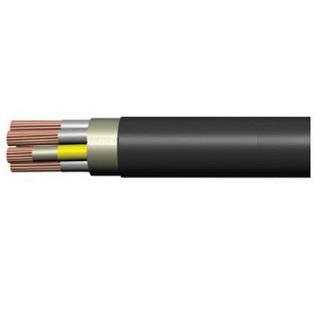

КППГнг(А) – FRHF, КППГЭнг(А) – FRHF ТУ 16.К71-339-2004, ТУ 16.К73.102-2011.
1. Токопроводящая жила – медная однопроволочная, класса 1 по ГОСТ 22483
2. Обмотка - из слюдосодержащих лент.
3. Изоляция - из полимерной композиции, не содержащей галогенов.
4. Скрутка – изолированные жилы скручены в сердечник. Кабели имеют отличительную маркировку изолированных жил. Маркировка должна быть цифровая или цветовая. Цветовая маркировка сплошная или в виде продольных полос шириной не менее 1 мм.
5. Внутренняя оболочка- из полимерной композиции, не содержащей галогенов, с заполнением промежутков между жилами.
6. Обмотка - из слюдосодержащией ленты или одной стеклоленты.
7. Экран (для кабелей КППГЭнг(А)-FRHF) – из медной фольги или медной ленты.
8. Наружная оболочка - полимерная композиция, не содержащая галогенов.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| КППГнг(А)-FRHF 10х0,75 0,66кВ ТУ 16.К73.102-2011 | км | 100 350,36 |
| КППГнг(А)-FRHF 10х1 0,66кВ ТУ 16.К73.102-2011 | км | 120 413,84 |
| КППГнг(А)-FRHF 10х1 0,66кВ ТУ 16.К73.102-2011 | км | 122 702,39 |
| КППГнг(А)-FRHF 10х1-0,66кВ ТУ 16.К71-339-2004 | км | 207 392,28 |
| КППГнг(А)-FRHF 10х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 158 811,58 |
| КППГнг(А)-FRHF 10х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 161 208,65 |
| КППГнг(А)-FRHF 10х1,5-0,66кВ ТУ 16.К71-339-2004 | км | 287 974,00 |
| КППГнг(А)-FRHF 10х1,5-0,66кВ ТУ 16.К71-339-2004 | км | 255 778,96 |
| КППГнг(А)-FRHF 10х2,5 0,66кВ ТУ 16.К73.102-2011 | км | 228 128,88 |
| КППГнг(А)-FRHF 10х2,5-0,66кВ ТУ 16.К71-339-2004 | км | 340 752,21 |
| КППГнг(А)-FRHF 10х4 0,66кВ ТУ 16.К73.102-2011 | км | 342 446,78 |
| КППГнг(А)-FRHF 10х4-0,66кВ ТУ 16.К71-339-2004 | км | 478 094,55 |
| КППГнг(А)-FRHF 10х6 0,66кВ ТУ 16.К73.102-2011 | км | 482 465,22 |
| КППГнг(А)-FRHF 10х6-0,66кВ ТУ 16.К71-339-2004 | км | 651 900,07 |
| КППГнг(А)-FRHF 14х0,75 0,66кВ ТУ 16.К73.102-2011 | км | 133 802,46 |
| КППГнг(А)-FRHF 14х1 0,66кВ ТУ 16.К73.102-2011 | км | 164 039,12 |
| КППГнг(А)-FRHF 14х1 0,66кВ ТУ 16.К73.102-2011 | км | 161 620,07 |
| КППГнг(А)-FRHF 14х1-0,66кВ ТУ 16.К71-339-2004 | км | 264 066,44 |
| КППГнг(А)-FRHF 14х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 214 728,31 |
| КППГнг(А)-FRHF 14х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 217 402,52 |
| КППГнг(А)-FRHF 14х1,5-0,66кВ ТУ 16.К71-339-2004 | км | 329 060,19 |
| КППГнг(А)-FRHF 14х2,5 0,66кВ ТУ 16.К73.102-2011 | км | 311 229,47 |
| КППГнг(А)-FRHF 14х2,5-0,66кВ ТУ 16.К71-339-2004 | км | 444 067,86 |
| КППГнг(А)-FRHF 14х4 0,66кВ ТУ 16.К73.102-2011 | км | 469 083,65 |
| КППГнг(А)-FRHF 14х6 0,66кВ ТУ 16.К73.102-2011 | км | 664 068,54 |
| КППГнг(А)-FRHF 19х0,75 0,66кВ ТУ 16.К73.102-2011 | км | 175 928,31 |
| КППГнг(А)-FRHF 19х1 0,66кВ ТУ 16.К73.102-2011 | км | 213 368,82 |
| КППГнг(А)-FRHF 19х1-0,66кВ ТУ 16.К71-339-2004 | км | 369 941,79 |
| КППГнг(А)-FRHF 19х1-0,66кВ ТУ 16.К71-339-2004 | км | 341 401,56 |
| КППГнг(А)-FRHF 19х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 285 005,24 |
| КППГнг(А)-FRHF 19х1,5-0,66кВ ТУ 16.К71-339-2004 | км | 428 170,97 |
| КППГнг(А)-FRHF 19х2,5 0,66кВ ТУ 16.К73.102-2011 | км | 417 642,07 |
| КППГнг(А)-FRHF 19х2,5-0,66кВ ТУ 16.К71-339-2004 | км | 581 731,83 |
| КППГнг(А)-FRHF 19х4 0,66кВ ТУ 16.К73.102-2011 | км | 627 728,70 |
| КППГнг(А)-FRHF 19х6 0,66кВ ТУ 16.К73.102-2011 | км | 900 759,83 |
| КППГнг(А)-FRHF 27х0,75 0,66кВ ТУ 16.К73.102-2011 | км | 246 851,76 |
| КППГнг(А)-FRHF 27х1 0,66кВ ТУ 16.К73.102-2011 | км | 300 027,74 |
| КППГнг(А)-FRHF 27х1 0,66кВ ТУ 16.К73.102-2011 | км | 303 550,54 |
| КППГнг(А)-FRHF 27х1-0,66кВ ТУ 16.К71-339-2004 | км | 488 212,46 |
| КППГнг(А)-FRHF 27х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 401 774,68 |
| КППГнг(А)-FRHF 27х1,5-0,66кВ ТУ 16.К71-339-2004 | км | 611 859,05 |
| КППГнг(А)-FRHF 27х2,5 0,66кВ ТУ 16.К73.102-2011 | км | 595 227,94 |
| КППГнг(А)-FRHF 27х2,5-0,66кВ ТУ 16.К71-339-2004 | км | 831 003,37 |
| КППГнг(А)-FRHF 37х0,75 0,66кВ ТУ 16.К73.102-2011 | км | 329 858,24 |
| КППГнг(А)-FRHF 37х1 0,66кВ ТУ 16.К73.102-2011 | км | 402 347,43 |
| КППГнг(А)-FRHF 37х1-0,66кВ ТУ 16.К71-339-2004 | км | 639 387,24 |
| КППГнг(А)-FRHF 37х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 549 654,53 |
| КППГнг(А)-FRHF 37х1,5-0,66кВ ТУ 16.К71-339-2004 | км | 806 217,40 |
| КППГнг(А)-FRHF 37х2,5 0,66кВ ТУ 16.К73.102-2011 | км | 803 008,81 |
| КППГнг(А)-FRHF 37х2,5-0,66кВ ТУ 16.К71-339-2004 | км | 1 102 656,77 |
| КППГнг(А)-FRHF 4х0,75 0,66кВ ТУ 16.К73.102-2011 | км | 44 836,14 |
| КППГнг(А)-FRHF 4х1 0,66кВ ТУ 16.К73.102-2011 | км | 53 020,22 |
| КППГнг(А)-FRHF 4х1 0,66кВ ТУ 16.К73.102-2011 | км | 54 464,96 |
| КППГнг(А)-FRHF 4х1-0,66кВ ТУ 16.К71-339-2004 | км | 92 817,10 |
| КППГнг(А)-FRHF 4х1-0,66кВ ТУ 16.К71-339-2004 | км | 102 581,30 |
| КППГнг(А)-FRHF 4х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 68 661,01 |
| КППГнг(А)-FRHF 4х1,5 0,66кВ ТУ 16.К73.102-2011 | 70 214,83 | |
| КППГнг(А)-FRHF 4х1,5-0,66кВ ТУ 16.К71-339-2004 | км | 112 473,95 |
| КППГнг(А)-FRHF 4х10 0,66кВ ТУ 16.К73.102-2011 | км | 326 821,30 |
| КППГнг(А)-FRHF 4х2,5 0,66кВ ТУ 16.К73.102-2011 | км | 96 798,55 |
| КППГнг(А)-FRHF 4х2,5-0,66кВ ТУ 16.К71-339-2004 | км | 147 126,44 |
| КППГнг(А)-FRHF 4х4 0,66кВ ТУ 16.К73.102-2011 | км | 142 208,03 |
| КППГнг(А)-FRHF 4х4-0,66кВ ТУ 16.К71-339-2004 | км | 205 809,65 |
| КППГнг(А)-FRHF 4х6 0,66кВ ТУ 16.К73.102-2011 | км | 198 411,49 |
| КППГнг(А)-FRHF 4х6-0,66кВ ТУ 16.К71-339-2004 | км | 271 413,01 |
| КППГнг(А)-FRHF 52х1-0,66кВ ТУ 16.К71-339-2004 | км | 878 573,41 |
| КППГнг(А)-FRHF 52х1,5-0,66 кВ ТУ 16.К71-339-2004 | км | 1 111 496,96 |
| КППГнг(А)-FRHF 52х2,5-0,66 кВ ТУ 16.К71-339-2004 | км | 1 540 011,17 |
| КППГнг(А)-FRHF 5х0,75 0,66кВ ТУ 16.К73.102-2011 | км | 54 782,94 |
| КППГнг(А)-FRHF 5х1 0,66кВ ТУ 16.К73.102-2011 | км | 64 964,13 |
| КППГнг(А)-FRHF 5х1-0,66кВ ТУ 16.К71-339-2004 | км | 120 881,04 |
| КППГнг(А)-FRHF 5х1-0,66кВ ТУ 16.К71-339-2004 | км | 111 819,93 |
| КППГнг(А)-FRHF 5х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 84 859,41 |
| КППГнг(А)-FRHF 5х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 86 569,41 |
| КППГнг(А)-FRHF 5х1,5-0,66кВ ТУ 16.К71-339-2004 | км | 136 040,54 |
| КППГнг(А)-FRHF 5х10 0,66кВ ТУ 16.К73.102-2011 | км | 411 011,48 |
| КППГнг(А)-FRHF 5х2,5 0,66кВ ТУ 16.К73.102-2011 | км | 119 772,71 |
| КППГнг(А)-FRHF 5х2,5-0,66кВ ТУ 16.К71-339-2004 | км | 181 930,04 |
| КППГнг(А)-FRHF 5х4 0,66кВ ТУ 16.К73.102-2011 | км | 177 094,27 |
| КППГнг(А)-FRHF 5х6 0,66кВ ТУ 16.К73.102-2011 | км | 247 829,23 |
| КППГнг(А)-FRHF 7х0,75 0,66кВ ТУ 16.К73.102-2011 | км | 72 159,18 |
| КППГнг(А)-FRHF 7х1 0,66кВ ТУ 16.К73.102-2011 | км | 86 205,11 |
| КППГнг(А)-FRHF 7х1-0,66кВ ТУ 16.К71-339-2004 | км | 142 464,86 |
| КППГнг(А)-FRHF 7х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 115 006,79 |
| КППГнг(А)-FRHF 7х1,5 0,66кВ ТУ 16.К73.102-2011 | км | 113 125,99 |
| КППГнг(А)-FRHF 7х1,5-0,66кВ ТУ 16.К71-339-2004 | км | 177 792,15 |
| КППГнг(А)-FRHF 7х2,5 0,66кВ ТУ 16.К73.102-2011 | км | 161 825,81 |
| КППГнг(А)-FRHF 7х2,5-0,66кВ ТУ 16.К71-339-2004 | км | 236 388,07 |
| КППГнг(А)-FRHF 7х2,5-0,66кВ ТУ 16.К71-339-2004 | км | 263 438,03 |
| КППГнг(А)-FRHF 7х4 0,66кВ ТУ 16.К73.102-2011 | км | 240 449,28 |
| КППГнг(А)-FRHF 7х4-0,66кВ ТУ 16.К71-339-2004 | км | 330 878,48 |
| КППГнг(А)-FRHF 7х6 0,66кВ ТУ 16.К73.102-2011 | км | 338 561,07 |
| КППГнг(А)-FRHF 7х6-0,66кВ ТУ 16.К71-339-2004 | км | 442 565,65 |
Номинальное сечение жилы и число жил в кабеле
|
Номинальное сечение жил, мм2 |
Число жил в кабеле |
|
1,0; 1,5; 2,5 |
4, 5, 7, 10, 14, 19, 27, 37, 52 |
|
4; 6 |
4, 7, 10 |
Технические характеристики
Вид климатического исполнения В, категория размещения 5 по ГОСТ 15150.
Диапазон температур эксплуатации - от - 50°С до 50°С.
Относительная влажность воздуха при температуре 35°С - до 98 %.
Кабели прокладываются без предварительного подогрева при температуре не ниже - 15°С.
Минимальный радиус изгиба при прокладке - 6 наружных диаметров кабеля.
Кабели стойки к воздействию плесневых грибов.
Кабели не распространяют горение при групповой прокладке по категории А.
Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 40%.
Огнестойкость кабелей - не менее 180 мин.
Значения показателей коррозионной активности продуктов дымо-газовыделения при горении и тлении материалов изоляции, заполнения и оболочки должны соответствовать указанным в таблице:
|
Наименование показателя |
Значение |
|
1. Содержание газов галогеновых кислот в пересчете на HCl, мг/г, не более |
5,0 |
|
2. Проводимость водного раствора с адсорбированными продуктамидымо-газовыделения, мкСм/мм, не более |
10,0 |
|
3. Показатель рН (кислотное число), не менее |
4,3 |
Срок службы кабелей - не менее 30 лет при соблюдении потребителем условий транспортирования, хранения, прокладки (монтажа) и эксплуатации.
Срок службы исчисляется с даты изготовления кабелей.
Срок хранения кабелей:
- на открытых площадках не более 2 лет;
- под навесом не более 5 лет;
- в закрытых помещениях не более 10 лет.
Гарантийный срок эксплуатации 3 года.
