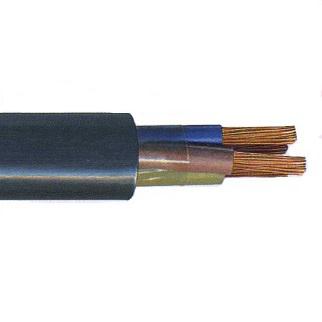

КГВВ, КГВВнг(А), КГВВз, КГВВзнг(А), КГВЭВ, КГВЭВнг(А) ТУ 16.К01-30-2002

В каталоге компании «Кабельторг» представлен внушительное количество качественных медных и алюминиевых кабелей различных типов и марок по оптимальной стоимости, которая сэкономит деньги заказчика без потери эксплуатационных преимуществ.

Что представляет контрольный гибкий кабель

Это многожильный проводник для постоянного подключения к электрическим приборам, оборудованию, специальным сборкам распределительных устройств. Он является средним соединительным звеном между силовыми и связующими кабелями. Главное назначение заключается не в обеспечении электропитания машины, а контроле ее рабочих параметров.
Уникальная соединительная линия осуществляет проверку исправности и точности работы тяжелого, высокотехнологичного оборудования. При этом гибкий кабель допускает токовую нагрузку, чего нельзя получить от проводов связи. Так же он обладает устойчивостью к возгоранию при одиночном или групповом монтаже, отличается низким уровнем газового и дымового выделения, базгалогенностью, огнеупорностью.

Заказать

Конструкция

Главное преимущество гибких контрольных кабелей – это экран, который изготовлен из алюмофлекса фольгированного, с контактным проводником из медной проволоки. Монтаж такого кабеля может производится в различных условиях и климатических поясах: закрытом помещении, открытом воздухе, складах, судовых объектах, шахтах, а также в почве.

Кабель состоит из пяти слоев:

  • медная, токопроводящая жила состоит множества, мягких проволок, не ниже 5 класса по утвержденным требованиям ГОСТ 22483;

  • стандартный поливинилхлоридный изолирующий материал;

  • скрутка изолированных жил выполняется только в форме сердечника. Если количество жил – 5 штук, каждая из них имеет индивидуальный цвет. В повиве, где их количество превышает 7 штук, должны быть счетная и направляющая жилы, которые станут основным ориентиром при монтаже;

  • для марок КГВЭВ и КГВЭВнг(А) экран выполняется из медных проволок, по типу обычной оплетки;

  • марки КГВЭВ, КГВВ, КГВВз обматываются стандартным ПВX пластикатом, остальные КГВВнг(А), КГВЭВнг(А), КГВВзнг(А) аналогичным составом, только с заниженным уровнем горючести.

Марки гибких контрольных кабелей могут отличаться последней буквой указанной в маркировке. Наиболее, распространенные это:

  • «Т» – применяются в тропических условиях;

  • «Ц» – цифровое отличие изолированных жил;

  • «П» – плоское исполнение, относится к таким маркам, как – КГВВ и КГВВнг(А);

  • «л» – использование медных, луженых проволок с общим экраном.

Без многожильного контрольного кабеля не обойтись в таких экстренных случаях, как:

  • необходимость прокладки линий в условиях агрессивной среды;

  • передача сигналов управления;

  • система дистанционного управления;

  • прокладка в каналах, туннелях;

  • соединительный элемент в электрической технике.

Номинальное напряжение кабелей, число и номинальное сечение основных жил

Марка кабеля

Число жил

Номинальное сечение основных жил  кабелеймм2

КГВВ, КГВВнг(А)

2 и 3

0,5-6,0

4

5

7, 10, 14, 16, 19, 27, 37

0,75-2,5

7

4, 6 ,10

КГВЭВ, КГВЭВнг(А)

2 и 3

0,75-6,0

4

5

7, 10, 14, 16,19,27,37

0,75-2,5

КГВВз, КГВВзнг(А)

2- 5

0,5 – 6,0

7 и 10

0,75 - 2,5

7

4, 6, 10

КГВВ-П, КГВВнг(А)-П

2-3

0,5-6,0


Технические характеристики

Рабочая температура кабеля зависит от типа его прокладки: в стационарных условиях она колеблется от -50 до 50 градусов, а в нестационарных – 0 +50 градусов. Влажность воздуха остается стабильной – не более 98%.

Остальные параметры должны находится на таких пределах:

  • прокладка и установка кабелей выполняется при температуре не ниже -15 градусов, но без предварительного подогрева;

  • максимальная температура нагрева жил не должна превышать отметку 70 градусов;

  • строительная длина кабеля не меньше 100 м;

  • гарантийный термин работы в стационарных условиях составляет 5 лет, с момента его ввода в эксплуатацию. При не стационарном измерении полгода;

  • срок бесперебойной работы – 30 лет.

Придерживаясь всех заявленных производителем требованиям, можно значительно превысить допустимый срок службы гибких кабелей. Если их приобретать у честного продавца – компании «Кабельторг» можно сэкономить без потери надежности и функциональности.

Допустимые токовые нагрузки кабелей на напряжение 1 кВ при прокладке на воздухе при температуре окружающей среды 25 0С и при температуре на токопроводящей жиле 70 С

Номинальное

сечениетокопроводящей

жилымм2

Допустимые токовые нагрузки кабелей при прокладке на воздухе, А

Одножильных*

двухжильных

трехжильных

Четырех-

и пятижильных

10

87

73

63

59

16

115

96

83

77

25

149

125

107

100

35

186

157

133

124

50

248

209

177

165

70

313

262

223

207

95

362

302

257

239

120

428

359

305

284

150

501

418

356

331

185

555

463

394

366

240

663

553

470

437

300

759

-

-

-

*) токовые нагрузки даны для работы на постоянном токе
