АКВВГнг(А), КВВГнг(А), КВВГзнг(А), АКВВГзнг(А), КВБбШнг(А), АКВБбШнг(А), КВБбШзнг(А), АКВБбШзнг(А), АКВЭБбШвнг(А), КВЭБбШвнг(А) ТУ 16.К01-37-2003, ТУ 16.К73.079-2007.

Компания «Кабельторг» занимается оптовой продажей кабелей контрольных КВВГнг пониженной горючести, предлагает оптимальные цены, выгодные, прозрачные условия сотрудничества.

Краткое описание продукции

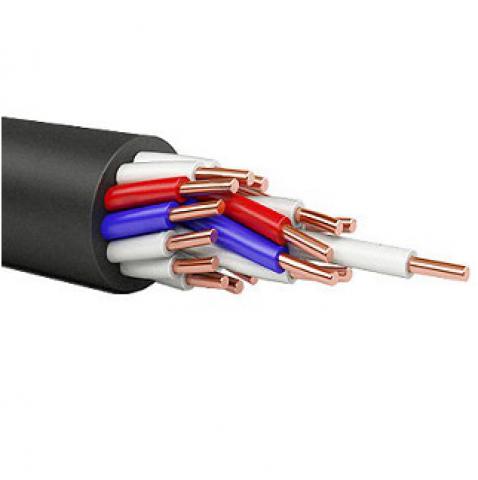

Кабели с маркировкой КВВГнг являются наиболее востребованными и распространенными благодаря универсальности. Спецификация изделий – монтаж неподвижных элементов к определенным категориям электрического оборудования, приборам, приспособлениям, производствам зажимов распредустройств, где номинальное напряжение не превышает отметку 660В с частотой до 110Гц, а постоянное не поднимается выше 1000В.

Заказать

Стоимость:

Наименование Ед. изм. Цена прайса,
руб. без НДС
АКВВГнг(А) 10х10 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 149 824,76
АКВВГнг(А) 10х2,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 43 899,71
АКВВГнг(А) 10х4 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 63 951,17
АКВВГнг(А) 10х6 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 85 862,28
АКВВГнг(А) 14х10 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 200 337,35
АКВВГнг(А) 14х2,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 57 222,39
АКВВГнг(А) 14х4 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 86 844,71
АКВВГнг(А) 14х6 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 114 072,72
АКВВГнг(А) 19х10 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 263 966,81
АКВВГнг(А) 19х2,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 73 656,51
АКВВГнг(А) 19х4 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 112 487,95
АКВВГнг(А) 19х6 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 148 879,11
АКВВГнг(А) 27х2,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 103 923,12
АКВВГнг(А) 27х4 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 159 265,22
АКВВГнг(А) 27х6 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 210 425,90
АКВВГнг(А) 37х2,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 137 078,97
АКВВГнг(А) 37х4 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 211 091,39
АКВВГнг(А) 37х6 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 281 444,62
АКВВГнг(А) 4х10 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 57 345,84
АКВВГнг(А) 4х2,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 20 335,56
АКВВГнг(А) 4х4 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 28 863,89
АКВВГнг(А) 4х6 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 37 037,52
АКВВГнг(А) 5х10 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 69 698,27
АКВВГнг(А) 5х2,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 24 216,46
АКВВГнг(А) 5х4 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 34 692,50
АКВВГнг(А) 5х6 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 44 720,33
АКВВГнг(А) 7х10 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 95 767,84
АКВВГнг(А) 7х2,5 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 31 803,38
АКВВГнг(А) 7х4 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 45 913,06
АКВВГнг(А) 7х6 660В ТУ 16.К01-37-2003 (ГОСТ 26411-85) км 59 711,17

Область применения

Сфера использования кабелей контрольных КВВГнг – это открытые участки, закрытые производственные и бытовые корпуса, агрессивные среды, в которых исключено прямое механическое воздействие на кабельные линии. Также допустима их укладка в глубоких земляных траншеях, с обеспечением максимальной защиты линий в точках выхода на поверхность.
Кабели серии КВВГнг активно используются для предотвращения возгораний и замыканий кабельных цепей при прокладке в пучках, так как их производят согласно нормативам ГОСТ Р МЭК 332-3-96 категории «А».

Структура и последовательность слоев

Кабель КВВГнг – это дорогостоящая конструкция из медных жил, обернутых в специальный изоляционный материал. Он состоит из семи основных слоев:

  • однопроволочная, токопроводящая жила из меди или алюминия, первого класса утвержденного ГОСТ 22483;

  • изоляционный материал из высококачественного пластика – ПВХ;

  • соединение изолированных жил выполняется методом скручивания (каждый виток имеет свою счетную пару, которая отличается от других в скрутке цветом изоляционного материала), на каждую жилу нанесен маркировочный номер, который состоит из комбинации цифр с буквой «Ц»;

  • элемент из поливинилхлоридного пластиката, или не вулканизированной резиной пониженной горючести;

  • следующий слой зависит от маркировки кабеля: КВБбШнг(А) – разделительный, КВБбШзнг(А), АКВБбШнг(А), АКВБбШзнг(А), АКВЭБбШвнг(А), КВЭБбШвнг – поливинилхлоридный пластикат пониженной горючести, КВБбШзнг(А), АКВБбШзнг(А) – отличается последовательным наложением разделительного слоя с наполнением пустых промежутков между жилами;

  • двойной слой брони из стальных лент;

  • защитный шланг выполняется из ПВХ материала повышенной горючести.

Эксплуатация кабелей контрольных КВВГнг должна осуществляться в определенном климатическом поясе в соответствии с классом и нормативами ГОСТ 15150.

Марка кабеля

Число жил

Номинальное сечениеосновных жил, мм2

КВВГнг(А), КВВГзнг(А), КВБбШнг(А), КВБбШзнг(А)

4, 5, 7, 10, 14, 19, 27, 37

0,75; 1,0; 1,5; 2,5; 4,0; 6,0

4, 5, 7, 10

10

52,61

0,75; 1,0; 1,5; 2,5

КВВГнг(А)-П

4

0,75; 1,0; 1,5; 2,5; 4,0; 6,0

АКВВГнг(А), АКВВГзнг(А), АКВБбШнг(А), АКВБбШзнг(А)

4, 5, 7, 10, 14, 19

2,5; 4,0; 6,0; 10

27, 37

2,5; 4,0; 6,0

АКВВГнг(А)-П

4

2,5; 4,0; 6,0

Технические параметры

  • При соблюдении определенных требований, термин эксплуатации кабельных линий, заявленных производителем, увеличивается в несколько раз. Оптимальные рабочие характеристики кабелей этой группы:

  • температурный диапазон от -50 до +50;

  • влажность не должна превышать 98%;

  • широкий диапазон радиуса изгиба от 10 до 25 мм;

  • срок работы в траншеях и эстакадах – 15 лет;

  • срок эксплуатации в закрытых объектах и туннелях – 25 лет;

  • гарантия действует на протяжении 3 лет с момента ввода линии в работу.

Все кабели этой группы устойчивы к установочным изгибам, а также обладают высокой степенью пожарной безопасности.

Радиус изгиба небронированных кабелей с медными жилами при прокладке при температуре окружающей среды не ниже 0°С составляет:

  • для кабелей наружным диаметром до 10 мм включительно - не менее 3-х диаметров кабеля;
  • для кабелей наружным диаметром от 10 до 25 мм включительно - не менее 4-х диаметров кабеля.

Радиус изгиба небронированных кабелей при прокладке и монтаже без предварительного нагрева при температуре окружающей среды не ниже -15°С - не менее 6-ти диаметров кабеля.

Радиус изгиба бронированных кабелей при прокладке и монтаже без предварительного подогрева при температуре окружающей среды не ниже -7°С - не менее 10-ти диаметров кабеля.

Кабели устойчивы к монтажным изгибам.

Кабели не распространяют горение при групповой прокладке по категории А.

Номинальная толщина изоляции для жил сечением:

  • 0.75 - 2.5 мм2  - 0.6 мм;
  • 4 - 6 мм2 - 0.7 мм;
  • 10 мм2  - 0.9 мм.

Электрическое сопротивление изоляции жил при температуре 20°С сечением:

  • 0.75 - 1.5 мм2 - не менее 10 МОм*км;
  • 2.5 - 4.0 мм2 - не менее 9 МОм*км;
  • 6 мм2 - не менее 6 МОм*км.

Длительно допустимая температура нагрева жил при эксплуатации - 70°С.

Строительные длины кабелей оговариваются при заказе.

Компания «Кабельторг» гарантирует оперативную доставку кабелей контрольных КВВГнг от ведущих производителей по доступной цене.
