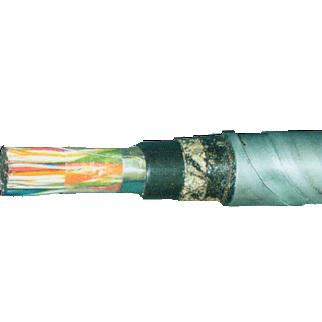

ТПпПЗБГ ТУ 16.К01-42-2003

1.Токопроводящая жила - из медной мягкой круглой проволоки.
2. Изоляция - пленко-пористо-пленочная полиэтиленовая, состоящая из трех слоев:

  • слой сплошного полиэтилена;
  • слой пористого полиэтилена;
  • слой сплошного полиэтилена.

3.Скрученная пара.

Заказать

4. Скрутка - элементарные пяти- или десятипарные пучки.
5. Главные 50- или 100-парные пучки.
6. Скрученный сердечник.
7. Заполнение - гидрофобный заполнитель.
8. Поясная изоляция - ленты полиэтилентерефталатные.
9. Заполнение - гидрофобный заполнитель.
10. Экран - алюмополимерная лента, под экраном проложена медная луженая контактная проволока.
11. Оболочка - из полиэтилена.
12. Защитный покров типа БГ:

  • подушка - из крепированной бумаги или нетканого полотна;
  • броня - из двух стальных оцинкованных лент.

Технические характеристики

Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150, а также климатическое исполнение Т.
Диапазон температур эксплуатации от -50°С до 50°С.
Относительная влажность воздуха при температуре до 35°С 98%.
Прокладка и монтаж кабелей производится при температуре воздуха не ниже - 10°С.
Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил
Допустимый радиус изгиба кабелей не менее 12 диаметров по броне.

Строительная длина кабелей в зависимости от номинального числа пар:

  • 5-20 - 500 м;
  • 30-50 - 400 м;
  • 100-150 - 300 м;
  • 200-300 - 250 м.

Гарантийный срок эксплуатации кабелей - 3 года.
Минимальный срок службы - 25 лет.
