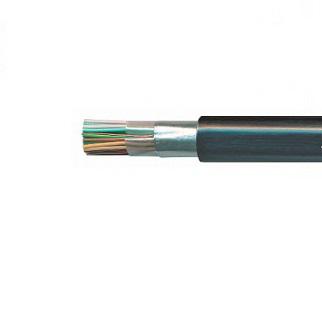

ТППэпЗБбШп ГОСТ 31943-2012, ТПпПЗБбШп ТУ 16.К01-42-2003
1.Токопроводящая жила - из медной мягкой круглой проволоки.
2. Изоляция:
- в кабелях марки ТППэпЗБбШп (ГОСТ) - сплошная полиэтиленовая;
- в кабелях марки ТПпПЗБбШп, ТППэпЗБбШп (ТУ 088) - пленко-пористо-пленочная полиэтиленовая, состоящая из трех слоев:
- слой сплошного полиэтилена;
- слой пористого полиэтилена;
- слой сплошного полиэтилена.
3. Скрученная пара.
4. Элементарные пяти- или десятипарные пучки.
5. Главные 50- или 100-парные пучки.
6. Скрученный сердечник.
7. Заполнение свободного пространства сердечника гидрофобным заполнителем.
8. Поясная изоляция - ленты полиэтилентерефталатные.
9. Заполнение - слой гидрофобного заполнителя.
10. Экран - алюмополимерная лента, под экраном проложена медная луженая контактная проволока.
11. Оболочка - из полиэтилена.
12. Защитный покров типа БбШп:
- ленты полотна нетканого клееного;
- броня - из двух стальных оцинкованных лент;
- наружный защитный шланг - из полиэтилена.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| ТППэпЗБбШп 100х2х0,4-200В ГОСТ 31943-2012 | км | 304 005,41 |
| ТППэпЗБбШп 100х2х0,5-200В ГОСТ 31943-2012 | км | 437 925,20 |
| ТППэпЗБбШп 100х2х0,5-315 В ГОСТ 31943-2012 | км | 436 166,75 |
| ТППэпЗБбШп 100х2х0,64-200В ГОСТ 31943-2012 | км | 647 230,86 |
| ТППэпЗБбШп 100х2х0,7-200В ГОСТ 31943-2012 | км | 762 851,34 |
| ТППэпЗБбШп 10х2х0,4-200В ГОСТ 31943-2012 | км | 63 895,51 |
| ТППэпЗБбШп 10х2х0,5-200В ГОСТ 31943-2012 | км | 78 068,52 |
| ТППэпЗБбШп 10х2х0,5-315 В ГОСТ 31943-2012 | км | 77 714,14 |
| ТППэпЗБбШп 10х2х0,64-200В ГОСТ 31943-2012 | км | 103 489,38 |
| ТППэпЗБбШп 10х2х0,7-200В ГОСТ 31943-2012 | км | 119 863,57 |
| ТППэпЗБбШп 150х2х0,4-200В ГОСТ 31943-2012 | км | 433 411,31 |
| ТППэпЗБбШп 150х2х0,5-200В ГОСТ 31943-2012 | км | 617 467,02 |
| ТППэпЗБбШп 150х2х0,64-200В ГОСТ 31943-2012 | км | 936 513,99 |
| ТППэпЗБбШп 150х2х0,7-200В ГОСТ 31943-2012 | км | 1 107 739,56 |
| ТППэпЗБбШп 200х2х0,4-200В ГОСТ 31943-2012 | км | 546 886,75 |
| ТППэпЗБбШп 200х2х0,5-200В ГОСТ 31943-2012 | км | 781 835,14 |
| ТППэпЗБбШп 200х2х0,64-200В ГОСТ 31943-2012 | км | 1 206 126,28 |
| ТППэпЗБбШп 200х2х0,7-200В ГОСТ 31943-2012 | км | 1 449 378,67 |
| ТППэпЗБбШп 20х2х0,4-200В ГОСТ 31943-2012 | км | 92 192,32 |
| ТППэпЗБбШп 20х2х0,5-200В ГОСТ 31943-2012 | км | 123 188,12 |
| ТППэпЗБбШп 20х2х0,64-200В ГОСТ 31943-2012 | км | 171 397,15 |
| ТППэпЗБбШп 20х2х0,7-200В ГОСТ 31943-2012 | км | 204 152,62 |
| ТППэпЗБбШп 300х2х0,4-200В ГОСТ 31943-2012 | км | 776 278,28 |
| ТППэпЗБбШп 300х2х0,5-200В ГОСТ 31943-2012 | км | 1 142 931,08 |
| ТППэпЗБбШп 300х2х0,64-200В ГОСТ 31943-2012 | км | 1 772 477,20 |
| ТППэпЗБбШп 30х2х0,4-200В ГОСТ 31943-2012 | км | 121 231,36 |
| ТППэпЗБбШп 30х2х0,5-200В ГОСТ 31943-2012 | км | 164 467,65 |
| ТППэпЗБбШп 30х2х0,64-200В ГОСТ 31943-2012 | км | 235 223,37 |
| ТППэпЗБбШп 30х2х0,7-200В ГОСТ 31943-2012 | км | 275 708,60 |
| ТППэпЗБбШп 400х2х0,4-200В ГОСТ 31943-2012 | км | 1 014 614,74 |
| ТППэпЗБбШп 400х2х0,5-200В ГОСТ 31943-2012 | км | 1 503 323,87 |
| ТППэпЗБбШп 500х2х0,4-200В ГОСТ 31943-2012 | км | 1 246 349,07 |
| ТППэпЗБбШп 500х2х0,5-200В ГОСТ 31943-2012 | км | 1 900 393,28 |
| ТППэпЗБбШп 50х2х0,4-200В ГОСТ 31943-2012 | км | 171 816,75 |
| ТППэпЗБбШп 50х2х0,5-200В ГОСТ 31943-2012 | км | 240 038,66 |
| ТППэпЗБбШп 50х2х0,5-315 В ГОСТ 31943-2012 | км | 250 606,81 |
| ТППэпЗБбШп 50х2х0,64-200В ГОСТ 31943-2012 | км | 358 247,88 |
| ТППэпЗБбШп 50х2х0,7-200В ГОСТ 31943-2012 | км | 426 140,62 |
| ТППэпЗБбШп 5х2х0,5-200В ГОСТ 31943-2012 | км | 67 332,31 |
| ТППэпЗБбШп 5х2х0,64-200В ГОСТ 31943-2012 | км | 81 719,89 |
| ТППэпЗБбШп 5х2х0,7-200В ГОСТ 31943-2012 | км | 87 136,93 |
| ТППэпЗБбШп 600х2х0,4-200В ГОСТ 31943-2012 | км | 1 465 316,70 |
| ТППэпЗБбШп 600х2х0,5-200В ГОСТ 31943-2012 | км | 2 237 543,34 |
| ТПпПЗБбШп 100х2х0,4-200В ТУ 16.К01-42-2003 | км | 262 696,52 |
| ТПпПЗБбШп 100х2х0,5-200В ТУ 16.К01-42-2003 | км | 391 935,17 |
| ТПпПЗБбШп 100х2х0,64-200В ТУ 16.К01-42-2003 | км | 605 825,71 |
| ТПпПЗБбШп 100х2х0,7-200В ТУ 16.К01-42-2003 | км | 698 635,95 |
| ТПпПЗБбШп 10х2х0,4-200В ТУ 16.К01-42-2003 | км | 56 791,75 |
| ТПпПЗБбШп 10х2х0,5-200В ТУ 16.К01-42-2003 | км | 71 327,74 |
| ТПпПЗБбШп 10х2х0,64-200В ТУ 16.К01-42-2003 | км | 95 476,79 |
| ТПпПЗБбШп 10х2х0,7-200В ТУ 16.К01-42-2003 | км | 108 246,46 |
| ТПпПЗБбШп 150х2х0,4-200В ТУ 16.К01-42-2003 | км | 377 003,04 |
| ТПпПЗБбШп 150х2х0,5-200В ТУ 16.К01-42-2003 | км | 562 041,87 |
| ТПпПЗБбШп 150х2х0,64-200В ТУ 16.К01-42-2003 | км | 869 158,09 |
| ТПпПЗБбШп 150х2х0,7-200В ТУ 16.К01-42-2003 | км | 1 001 339,05 |
| ТПпПЗБбШп 200х2х0,4-200В ТУ 16.К01-42-2003 | км | 478 887,35 |
| ТПпПЗБбШп 200х2х0,5-200В ТУ 16.К01-42-2003 | км | 724 474,50 |
| ТПпПЗБбШп 200х2х0,64-200В ТУ 16.К01-42-2003 | км | 1 142 018,25 |
| ТПпПЗБбШп 200х2х0,7-200В ТУ 16.К01-42-2003 | км | 1 328 067,92 |
| ТПпПЗБбШп 200х2х0,7-200В ТУ 16.К01-42-2003 | км | 82 647,74 |
| ТПпПЗБбШп 20х2х0,5-200В ТУ 16.К01-42-2003 | км | 112 318,52 |
Технические характеристики
Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150, а также климатическое исполнение Т.
Диапазон температур эксплуатации от - 50°С до 50°С.
Относительная влажность воздуха при температуре до 35°С 98%.
Прокладка и монтаж кабелей производится при температуре воздуха от - 10 0С до 50°С.
Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил.
Допустимый радиус изгиба кабелей…...….не менее 12 диаметров по броне с пластмассовой оболочкой.
Кабели в стальной гофрированной броне, плакированной полимерными материалами, выдерживают не менее трех двойных перегибов вокруг цилиндра радиусом, равным 12 диаметрам кабеля по броне.
Строительная длина кабелей в зависимости от номинального числа пар:
- 5-20 - 500 м;
- 30-50 - 400 м;
- 100-150 - 300 м;
- 200-300 - 250 м.
Минимальный срок службы - 25 лет.
Гарантийный срок эксплуатации кабелей - 3 года.
