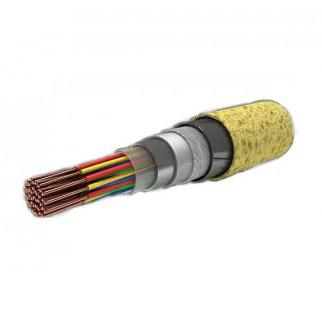

ТППэпЗБ ГОСТ 31943-2012, ТПпПЗБ ТУ 16.К01-42-2003
1. Токопроводящая жила из медной мягкой круглой проволоки.
2. Изоляция:
- в кабелях марки ТППэпЗБ (ГОСТ) - сплошная полиэтиленовая;
- в кабелях марки ТПпПЗБ, ТППэпЗБ (ТУ 088)- пленко-пористо-пленочная полиэтиленовая, состоящая из трех слоев:
- слой сплошного полиэтилена;
- слой пористого полиэтилена;
- слой сплошного полиэтилена.
3. Скрученная пара.
Заказать4. Элементарные пяти- или десятипарные пучки.
5. Главные 50- или 100-парные пучки.
6. Скрученный сердечник.
7. Заполнение свободного пространства сердечника гидрофобным заполнителем.
8. Поясная изоляция - ленты полиэтилентерефталатные.
9. Заполнение - слой гидрофобного заполнителя.
10. Экран - алюмополимерная лента, под экраном проложена медная луженая контактная проволока.
11. Оболочка из полиэтилена.
12. Защитный покров типа Б:
- подушка - лента полотна нетканого;
- броня - из двух стальных лент;
- наружный покров из стеклопряжи, битума и мелового раствора.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| ТППэпЗБ 100х2х0,4-200В ГОСТ 31943-2012 | км | 300 807,08 |
| ТППэпЗБ 100х2х0,7-200В ГОСТ 31943-2012 | км | 745 129,62 |
| ТППэпЗБ 150х2х0,4-200В ГОСТ 31943-2012 | км | 427 912,62 |
| ТППэпЗБ 200х2х0,4-200В ГОСТ 31943-2012 | км | 532 280,65 |
| ТППэпЗБ 200х2х0,64-200В ГОСТ 31943-2012 | км | 1 174 840,93 |
| ТППэпЗБ 300х2х0,4-200В ГОСТ 31943-2012 | км | 758 489,25 |
| ТППэпЗБ 300х2х0,64-200В ГОСТ 31943-2012 | км | 1 662 900,06 |
| ТППэпЗБ 30х2х0,4-200В ГОСТ 31943-2012 | км | 116 108,80 |
| ТППэпЗБ 30х2х0,64-200В ГОСТ 31943-2012 | км | 221 597,88 |
| ТППэпЗБ 400х2х0,4-200В ГОСТ 31943-2012 | км | 985 883,27 |
| ТППэпЗБ 500х2х0,4-200В ГОСТ 31943-2012 | км | 1 214 329,01 |
| ТППэпЗБ 50х2х0,4-200В ГОСТ 31943-2012 | км | 164 195,02 |
| ТППэпЗБ 5х2х0,5-200В ГОСТ 31943-2012 | км | 68 113,39 |
| ТППэпЗБ 5х2х0,7-200В ГОСТ 31943-2012 | км | 87 632,63 |
| ТППэпЗБ 600х2х0,4-200В ГОСТ 31943-2012 | км | 1 430 423,39 |
| ТПпПЗБ 5х2х0,5-200В ТУ 16.К01-42-2003 | км | 63 487,15 |
Технические характеристики
Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150.
Диапазон температур эксплуатации от -50°С до 50°С.
Относительная влажность воздуха при температуре до 35°С 98%.
Прокладка и монтаж кабелей производится при температуре воздуха от - 10 0С до 50°С.
Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил.
Допустимый радиус изгиба кабелей не менее 12 диаметров по броне.
Строительная длина кабелей в зависимости от номинального числа пар:
- 5-20 - 500 м;
- 30-50 - 400 м;
- 100-150 - 300 м;
- 200-300 - 250 м.
Минимальный срок службы 25 лет.
Гарантийный срок эксплуатации кабелей 3 года.
