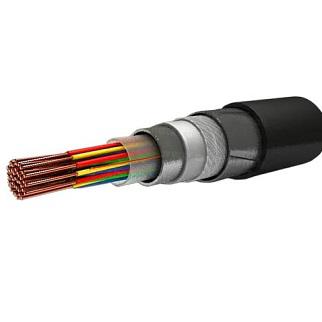

ТППэпБбШп ГОСТ 31943-2012, ТПпПБбШп ТУ 16.К01-42-2003
1.Токопроводящая жила из медной мягкой круглой проволоки.
2. Изоляция:
в кабелях марки ТППэпБбШп (ГОСТ) - сплошная полиэтиленовая;
в кабелях марки ТПпПБбШп, ТППэпБбШп (ТУ 088)- пленко-пористо-пленочная полиэтиленовая, состоящая из трех слоев:
- слой сплошного полиэтилена;
- слой пористого полиэтилена;
- слой сплошного полиэтилена.
3. Скрученная пара.
4. Элементарные пяти - или десятипарные пучки.
5. Главные 50- или 100-парные пучки.
6. Скрученный сердечник.
7. Поясная изоляция - ленты поливинилхлоридные.
8. Экран - алюмополимерная лента, под экраном проложена медная луженая контактная проволока.
9. Оболочка - из полиэтилена.
10. Защитный покров типа БбШп:
- ленты полотна нетканого клееного;
- броня - из двух стальных оцинкованных лент;
- наружный защитный шланг - из полиэтилена.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| ТППэпБбШп 100х2х0,4-200В ГОСТ 31943-2012 | км | 279 525,00 |
| ТППэпБбШп 100х2х0,5-200В ГОСТ 31943-2012 | км | 408 614,28 |
| ТППэпБбШп 100х2х0,64-200В ГОСТ 31943-2012 | км | 627 989,14 |
| ТППэпБбШп 100х2х0,7-200В ГОСТ 31943-2012 | км | 738 184,08 |
| ТППэпБбШп 10х2х0,32-200В ГОСТ 31943-2012 | км | 55 066,73 |
| ТППэпБбШп 10х2х0,4-200В ГОСТ 31943-2012 | км | 61 188,30 |
| ТППэпБбШп 10х2х0,5-200В ГОСТ 31943-2012 | км | 77 817,24 |
| ТППэпБбШп 10х2х0,5-315В ГОСТ 31943-2012 | км | 76 772,98 |
| ТППэпБбШп 10х2х0,64-200В ГОСТ 31943-2012 | км | 99 242,06 |
| ТППэпБбШп 10х2х0,7-200В ГОСТ 31943-2012 | км | 112 485,36 |
| ТППэпБбШп 150х2х0,4-200В ГОСТ 31943-2012 | км | 397 384,26 |
| ТППэпБбШп 150х2х0,5-200В ГОСТ 31943-2012 | км | 590 472,08 |
| ТППэпБбШп 150х2х0,64-200В ГОСТ 31943-2012 | км | 887 910,66 |
| ТППэпБбШп 150х2х0,7-200В ГОСТ 31943-2012 | км | 1 073 061,81 |
| ТППэпБбШп 200х2х0,4-200В ГОСТ 31943-2012 | км | 515 395,06 |
| ТППэпБбШп 200х2х0,5-200В ГОСТ 31943-2012 | км | 753 212,36 |
| ТППэпБбШп 200х2х0,64-200В ГОСТ 31943-2012 | км | 1 160 962,33 |
| ТППэпБбШп 200х2х0,7-200В ГОСТ 31943-2012 | км | 1 377 427,20 |
| ТППэпБбШп 20х2х0,4-200В ГОСТ 31943-2012 | км | 86 956,45 |
| ТППэпБбШп 20х2х0,5-200В ГОСТ 31943-2012 | км | 115 529,79 |
| ТППэпБбШп 20х2х0,64-200В ГОСТ 31943-2012 | км | 165 109,55 |
| ТППэпБбШп 20х2х0,7-200В ГОСТ 31943-2012 | км | 192 187,86 |
| ТППэпБбШп 300х2х0,4-200В ГОСТ 31943-2012 | км | 735 360,69 |
| ТППэпБбШп 300х2х0,5-200В ГОСТ 31943-2012 | км | 1 089 154,47 |
| ТППэпБбШп 300х2х0,64-200В ГОСТ 31943-2012 | км | 1 685 720,96 |
| ТППэпБбШп 300х2х0,7-200В ГОСТ 31943-2012 | км | 2 012 390,99 |
| ТППэпБбШп 30х2х0,4-200В ГОСТ 31943-2012 | км | 113 350,59 |
| ТППэпБбШп 30х2х0,5-200В ГОСТ 31943-2012 | км | 157 853,37 |
| ТППэпБбШп 30х2х0,64-200В ГОСТ 31943-2012 | км | 227 245,86 |
| ТППэпБбШп 30х2х0,7-200В ГОСТ 31943-2012 | км | 259 453,22 |
| ТППэпБбШп 400х2х0,4-200В ГОСТ 31943-2012 | км | 943 095,00 |
| ТППэпБбШп 400х2х0,5-200В ГОСТ 31943-2012 | км | 1 416 254,17 |
| ТППэпБбШп 500х2х0,4-200В ГОСТ 31943-2012 | км | 1 174 266,52 |
| ТППэпБбШп 500х2х0,5-200В ГОСТ 31943-2012 | км | 1 772 548,33 |
| ТППэпБбШп 50х2х0,4-200В ГОСТ 31943-2012 | км | 164 612,36 |
| ТППэпБбШп 50х2х0,5-200В ГОСТ 31943-2012 | км | 231 429,91 |
| ТППэпБбШп 50х2х0,64-200В ГОСТ 31943-2012 | км | 341 404,80 |
| ТППэпБбШп 50х2х0,7-200В ГОСТ 31943-2012 | км | 398 040,06 |
| ТППэпБбШп 5х2х0,4-200В ГОСТ 31943-2012 | км | 49 667,91 |
| ТППэпБбШп 5х2х0,5-200В ГОСТ 31943-2012 | км | 64 480,15 |
| ТППэпБбШп 5х2х0,64-200В ГОСТ 31943-2012 | км | 78 924,11 |
| ТППэпБбШп 600х2х0,4-200В ГОСТ 31943-2012 | км | 1 381 128,64 |
| ТППэпБбШп 600х2х0,5-200В ГОСТ 31943-2012 | км | 2 094 095,14 |
| ТПпПБбШп 100х2х0,4-200В ТУ 16.К01-42-2003 | км | 267 799,89 |
| ТПпПБбШп 100х2х0,5-200В ТУ 16.К01-42-2003 | км | 392 725,29 |
| ТПпПБбШп 100х2х0,64-200В ТУ 16.К01-42-2003 | км | 609 311,31 |
| ТПпПБбШп 100х2х0,7-200В ТУ 16.К01-42-2003 | км | 710 186,40 |
| ТПпПБбШп 10х2х0,4-200В ТУ 16.К01-42-2003 | км | 57 810,72 |
| ТПпПБбШп 10х2х0,5-200В ТУ 16.К01-42-2003 | км | 72 936,85 |
| ТПпПБбШп 10х2х0,64-200В ТУ 16.К01-42-2003 | км | 93 630,53 |
| ТПпПБбШп 10х2х0,7-200В ТУ 16.К01-42-2003 | км | 106 165,47 |
| ТПпПБбШп 150х2х0,4-200В ТУ 16.К01-42-2003 | км | 384 289,43 |
| ТПпПБбШп 150х2х0,5-200В ТУ 16.К01-42-2003 | км | 562 576,08 |
| ТПпПБбШп 150х2х0,64-200В ТУ 16.К01-42-2003 | км | 857 831,36 |
| ТПпПБбШп 150х2х0,7-200В ТУ 16.К01-42-2003 | км | 1 021 909,65 |
| ТПпПБбШп 200х2х0,4-200В ТУ 16.К01-42-2003 | км | 491 355,38 |
| ПпПБбШп 200х2х0,5-200В ТУ 16.К01-42-2003 | км | 721 430,41 |
| ТПпПБбШп 200х2х0,64-200В ТУ 16.К01-42-2003 | км | 1 114 843,63 |
| ТПпПБбШп 200х2х0,7-200В ТУ 16.К01-42-2003 | км | 1 330 039,61 |
| ТПпПБбШп 20х2х0,4-200В ТУ 16.К01-42-2003 | км | 83 212,05 |
| ТПпПБбШп 20х2х0,5-200В ТУ 16.К01-42-2003 | км | 109 207,29 |
| ТПпПБбШп 20х2х0,64-200В ТУ 16.К01-42-2003 | км | 155 199,17 |
| ТПпПБбШп 20х2х0,7-200В ТУ 16.К01-42-2003 | км | 181 331,40 |
| ТПпПБбШп 300х2х0,4-200В ТУ 16.К01-42-2003 | км | 708 177,17 |
| ТПпПБбШп 300х2х0,5-200В ТУ 16.К01-42-2003 | км | 1 040 499,31 |
| ТПпПБбШп 300х2х0,64-200В ТУ 16.К01-42-2003 | км | 1 625 461,82 |
| ТПпПБбШп 300х2х0,7-200В ТУ 16.К01-42-2003 | км | 1 938 353,60 |
| ТПпПБбШп 30х2х0,4-200В ТУ 16.К01-42-2003 | км | 107 373,42 |
Технические характеристики
Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150, а также климатическое исполнение Т.
Диапазон температур эксплуатации от - 50° С до 60°С.
Относительная влажность воздуха при температуре до 35°С 98%.
Прокладка и монтаж кабелей производится при температуре воздуха:
- для кабелей марки ТППэпБбШп от - 15°С до 60°С;
- для кабелей марки ТПпПБбШп от - 10 до 50°С.
Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил.
Допустимый радиус изгиба кабелей не менее 12 диаметров по броне.
Строительная длина кабелей в зависимости от номинального числа пар:
- 5-20 - 500 м;
- 30-50 - 400 м;
- 100-150 - 300 м;
- 200-300 - 250 м;
- 400-600 - 200 м.
Минимальный срок службы:
- для кабелей марки ТППэпБбШп - 20 лет;
- для кабелей марки ТПпПБбШп - 25 лет.
Гарантийный срок эксплуатации кабелей 3 года.
