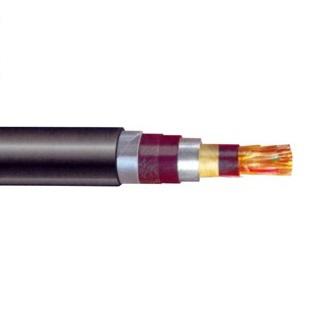

ТППэпБ ГОСТ 31943-2012, ТПпПБ ТУ 16.К01-42-2003
1.Токопроводящая жила - из медной мягкой круглой проволоки.
2. Изоляция:
- в кабелях марки ТППэпБ (ГОСТ) - сплошная полиэтиленовая;
- в кабелях марки ТПпПБ, ТППэпБ (ТУ 088)- пленко-пористо-пленочная полиэтиленовая, состоящая из трех слоев:
- слой сплошного полиэтилена;
- слой пористого полиэтилена;
- слой сплошного полиэтилена.
3. Скрученная пара.
4. Элементарные пяти- или десятипарные пучки.
5. Главные 50- или 100-парные пучки.
6. Скрученный сердечник.
7. Поясная изоляция - ленты поливинилхлоридные.
8. Экран - алюмополимерная лента, под экраном проложена медная луженая контактная проволока.
9. Оболочка -из полиэтилена.
10. Защитный покров типа Б:
- подушка - лента полотна нетканого;
- броня - из двух стальных лент;
- наружный покров из стеклопряжи, битума и мелового раствора.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| ТППэпБ 100х2х0,4-200В ГОСТ 31943-2012 | км | 260 387,80 |
| ТППэпБ 100х2х0,5-200В ГОСТ 31943-2012 | км | 398 481,85 |
| ТППэпБ 100х2х0,64-200В ГОСТ 31943-2012 | км | 605 079,77 |
| ТППэпБ 100х2х0,7-200В ГОСТ 31943-2012 | км | 712 898,15 |
| ТППэпБ 10х2х0,4-200В ГОСТ 31943-2012 | км | 58 547,70 |
| ТППэпБ 10х2х0,5-200В ГОСТ 31943-2012 | км | 75 652,52 |
| ТППэпБ 10х2х0,5-315В ГОСТ 31943-2012 | км | 77 687,24 |
| ТППэпБ 10х2х0,64-200В ГОСТ 31943-2012 | км | 94 883,49 |
| ТППэпБ 10х2х0,7-200В ГОСТ 31943-2012 | км | 107 787,32 |
| ТППэпБ 150х2х0,4-200В ГОСТ 31943-2012 | км | 387 809,14 |
| ТППэпБ 150х2х0,5-200В ГОСТ 31943-2012 | км | 568 301,60 |
| ТППэпБ 150х2х0,64-200В ГОСТ 31943-2012 | км | 860 644,14 |
| ТППэпБ 150х2х0,7-200В ГОСТ 31943-2012 | км | 1 032 740,81 |
| ТППэпБ 200х2х0,4-200В ГОСТ 31943-2012 | км | 503 285,59 |
| ТППэпБ 200х2х0,5-200В ГОСТ 31943-2012 | км | 727 824,13 |
| ТППэпБ 200х2х0,64-200В ГОСТ 31943-2012 | км | 1 120 270,24 |
| ТППэпБ 200х2х0,7-200В ГОСТ 31943-2012 | км | 1 332 106,72 |
| ТППэпБ 20х2х0,4-200В ГОСТ 31943-2012 | км | 84 744,77 |
| ТППэпБ 20х2х0,5-200В ГОСТ 31943-2012 | км | 110 836,11 |
| ТППэпБ 20х2х0,64-200В ГОСТ 31943-2012 | км | 154 277,47 |
| ТППэпБ 20х2х0,7-200В ГОСТ 31943-2012 | км | 180 187,82 |
| ТППэпБ 300х2х0,4-200В ГОСТ 31943-2012 | км | 711 273,01 |
| ТППэпБ 300х2х0,5-200В ГОСТ 31943-2012 | км | 1 049 341,76 |
| ТППэпБ 300х2х0,64-200В ГОСТ 31943-2012 | км | 1 635 683,51 |
| ТППэпБ 300х2х0,7-200В ГОСТ 31943-2012 | км | 1 883 231,61 |
| ТППэпБ 30х2х0,4-200В ГОСТ 31943-2012 | км | 108 649,85 |
| ТППэпБ 30х2х0,5-200В ГОСТ 31943-2012 | км | 147 079,65 |
| ТППэпБ 30х2х0,64-200В ГОСТ 31943-2012 | км | 209 690,87 |
| ТППэпБ 30х2х0,7-200В ГОСТ 31943-2012 | км | 240 678,12 |
| ТППэпБ 400х2х0,4-200В ГОСТ 31943-2012 | км | 915 495,72 |
| ТППэпБ 400х2х0,5-200В ГОСТ 31943-2012 | км | 1 371 581,93 |
| ТППэпБ 400х2х0,64-200В ГОСТ 31943-2012 | км | 2 092 068,16 |
| ТППэпБ 500х2х0,4-200В ГОСТ 31943-2012 | км | 1 134 240,95 |
| ТППэпБ 500х2х0,5-200В ГОСТ 31943-2012 | км | 1 722 306,60 |
| ТППэпБ 500х2х0,64-200В ГОСТ 31943-2012 | км | 2 666 142,44 |
| ТППэпБ 50х2х0,4-200В ГОСТ 31943-2012 | км | 153 850,68 |
| ТППэпБ 50х2х0,4-315В ГОСТ 31943-2012 | км | 157 468,36 |
| ТППэпБ 50х2х0,5-200В ГОСТ 31943-2012 | км | 213 863,87 |
| ТППэпБ 50х2х0,64-200В ГОСТ 31943-2012 | км | 332 532,35 |
| ТППэпБ 50х2х0,7-200В ГОСТ 31943-2012 | км | 388 276,58 |
| ТППэпБ 5х2х0,4-200В ГОСТ 31943-2012 | км | 54 266,74 |
| ТППэпБ 5х2х0,5-200В ГОСТ 31943-2012 | км | 61 527,71 |
| ТППэпБ 5х2х0,64-200В ГОСТ 31943-2012 | км | 75 632,39 |
| ТППэпБ 5х2х0,7-200В ГОСТ 31943-2012 | км | 84 610,01 |
| ТППэпБ 600х2х0,4-200В ГОСТ 31943-2012 | км | 1 338 062,41 |
| ТППэпБ 600х2х0,5-200В ГОСТ 31943-2012 | км | 1 966 753,61 |
| ТПпПБ 100х2х0,4-200В ТУ 16.К01-42-2003 | км | 253 659,91 |
| ТПпПБ 100х2х0,5-200В ТУ 16.К01-42-2003 | км | 387 267,27 |
| ТПпПБ 100х2х0,64-200В ТУ 16.К01-42-2003 | км | 595 134,68 |
| ТПпПБ 100х2х0,7-200В ТУ 16.К01-42-2003 | км | 690 482,48 |
| ТПпПБ 10х2х0,4-200В ТУ 16.К01-42-2003 | км | 58 794,73 |
| ТПпПБ 10х2х0,5-200В ТУ 16.К01-42-2003 | км | 72 431,52 |
| ТПпПБ 10х2х0,64-200В ТУ 16.К01-42-2003 | км | 92 954,64 |
| ТПпПБ 10х2х0,7-200В ТУ 16.К01-42-2003 | км | 103 680,11 |
| ТПпПБ 150х2х0,4-200В ТУ 16.К01-42-2003 | км | 379 033,33 |
| ТПпПБ 150х2х0,5-200В ТУ 16.К01-42-2003 | км | 543 910,60 |
| ТПпПБ 150х2х0,64-200В ТУ 16.К01-42-2003 | км | 838 789,28 |
| ТПпПБ 150х2х0,7-200В ТУ 16.К01-42-2003 | км | 989 139,83 |
| ТПпПБ 200х2х0,4-200В ТУ 16.К01-42-2003 | км | 482 792,41 |
| ТПпПБ 200х2х0,5-200В ТУ 16.К01-42-2003 | км | 701 052,64 |
| ТПпПБ 200х2х0,64-200В ТУ 16.К01-42-2003 | км | 1 084 210,96 |
| ТПпПБ 200х2х0,7-200В ТУ 16.К01-42-2003 | км | 1 296 088,93 |
| ТПпПБ 20х2х0,4-200В ТУ 16.К01-42-2003 | км | 85 061,84 |
| ТПпПБ 20х2х0,5-200В ТУ 16.К01-42-2003 | км | 106 715,14 |
| ТПпПБ 20х2х0,64-200В ТУ 16.К01-42-2003 | км | 147 649,49 |
| ТПпПБ 20х2х0,7-200В ТУ 16.К01-42-2003 | км | 171 578,55 |
| ТПпПБ 300х2х0,4-200В ТУ 16.К01-42-2003 | км | 690 819,22 |
| ТПпПБ 300х2х0,5-200В ТУ 16.К01-42-2003 | км | 1 007 763,40 |
| ТПпПБ 300х2х0,64-200В ТУ 16.К01-42-2003 | км | 1 583 621,60 |
| ТПпПБ 300х2х0,7-200В ТУ 16.К01-42-2003 | км | 1 895 744,40 |
| ТПпПБ 30х2х0,4-200В ТУ 16.К01-42-2003 | км | 104 897,47 |
Технические характеристики
Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150, а также климатическое исполнение ТС.
Диапазон температур эксплуатации От -50°С до 60°С.
Относительная влажность воздуха при температуре до 35°С 98%.
Прокладка и монтаж кабелей производится при температуре воздуха:
- для кабелей марки ТППэпБ от -15 до 60°С;
- для кабелей марки ТПпПБ от -10 до 50°С.
Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил.
Допустимый радиус изгиба кабелей не менее 12 диаметров по броне.
Строительная длина кабелей в зависимости от номинального числа пар:
- 5-20 - 500 м;
- 30-50 - 400 м;
- 100-150 - 300 м;
- 200-300 - 250 м;
- 400-600 - 200 м.
Минимальный срок службы:
- для кабелей марки ТППэпБ 20 лет;
- для кабелей марки ТПпПБ 5 лет.
Гарантийный срок эксплуатации кабелей 3 года.
