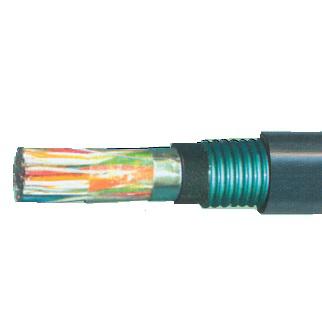

КВППэпЗБбШп ТУ 16.К01-24-00

1. Токопроводящая жила - из медной мягкой круглой проволоки диаметром 0.5 или 0.64 мм.
2. Изоляция - из сплошного полиэтилена толщиной 0.35 мм для жил диаметром 0.5 мм и 0.4 мм для жил диаметром 0.64 мм.
3. Пара, скрученная однонаправленной скруткой с согласованными шагами в пределах 20 - 60 мм.
4. Скрутка - элементарные пяти- или десятипарные пучки, скрученные однонаправленной скруткой. Шаги скрутки не более 600 мм.
5. Сердечник - скручен из элементарных пучков однонаправленной скруткой, с шагом не более 75 диаметров по скрутке сердечника.

Заказать

6. Заполнение - гидрофобный заполнитель.
7. Поясная изоляция - из полиэтилена или ленты полиамидные, полиэтиленовые, полиэтилентерефталатные.
8. Заполнение - гидрофобный заполнитель.
9. Экран - алюмополимерная лента, под экраном проложена медная луженая контактная проволока диаметром 0.4-0.5 мм.

10. Разделительный слой - из полиэтилена.
11. Лента из полотна нетканого наложена продольно, поверх разделительного слоя.
12. Броня - лента стальная гофрированная с антикоррозионным покрытием радиальной толщиной 0.1 мм без сварки. Наложена продольно.
13. Защитный шланг – из полиэтилена.

Вопрос специалистам Задать вопрос специалистам

Технические характеристики

Климатическое исполнение УХЛ, категорий размещения 1 и 2 по ГОСТ 15150.
Диапазон температур эксплуатации от -50°С до 50°С.
Относительная влажность воздуха при температуре до 35°С 98%.
Прокладка и монтаж кабелей производится при температуре воздуха от - 10 °С до 50°С.
Допустимый радиус изгиба кабелей не менее 12 диаметров по пластмассовой оболочке.

Строительная длина кабелей с числом пар:

  • до 20 вкл.  не менее 500 м;
  • св. 20 до 50 вкл.  не менее 400 м;
  • 50 не менее 300 м.

Минимальный срок службы 25 лет.

Гарантийный срок эксплуатации кабелей  3 года.
