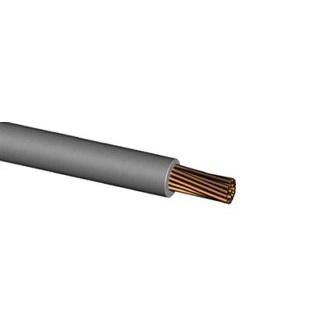

ВПП ТУ 16.К01-33-2002
1. Токопроводящая жила - медная, соответствует классу 2 по ГОСТ 22483. Жилы сечением 25 и 35 мм2 изготовлены из 19 проволок.
2. Изоляция - из полиэтилена.
3. Оболочка - из полиэтилена. Провода могут изготовляться в однослойной изоляционно-защитной оболочке из светостойкого полиэтилена, при этом номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки.
Технические характеристики
Провода производятся в климатическом исполнении УХЛ категорий размещения 1, 2 и 5 по ГОСТ 15150
Диапазон температур эксплуатации : от -40°С до +80°С
Провода стойки к повышенному рабочему давлению до 6.86 х 106 Па
Монтаж проводов должен производиться при температуре окружающего воздуха не ниже -40°С
Радиус изгиба при монтаже должен быть не менее 10 диаметров провода
Провода выдерживают испытание напряжением переменного тока частотой 50 ГЦ в течение 5 мин после 3 ч выдержки в воде:
при приемке и поставке:
- провода на номинальное напряжение 380 В - 2000 В
- провода на номинальное напряжение 660 В - 2500 В
на период эксплуатации и хранения:
- провода на номинальное напряжение 380 В - 1000 В
- провода на номинальное напряжение 660 В - 1250 В
Электрическое сопротивление изоляции проводов, измеренное после 3 ч выдержки в воде и пересчитанное на 1 км длины и температуру + 20°С, составляет не менее:
при приемке и поставке:
- провода на номинальное напряжение 380 В - 1000 МОм
- провода на номинальное напряжение 660 В - 2500 МОм
на период эксплуатации и хранения:
- провода на номинальное напряжение 380 В - 100 МОм
- провода на номинальное напряжение 660 В - 250 МОм
Средний ресурс проводов составляет:
- при температуре +50°С - не менее 32000 ч
- при температуре +65°С - не менее 20000 ч
- при температуре +80°С - не менее 16000 ч
Гарантийный срок эксплуатации: 2.5 года со дня ввода в эксплуатацию
Средний срок службы составляет: 6 лет.
