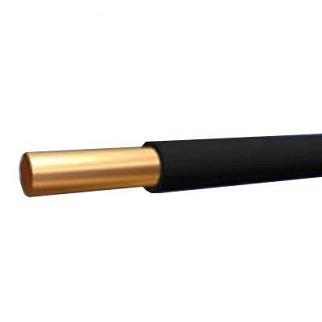

ПуВ, ПуГВ, ПуВВ, ПуГВВ ТУ 16-705.501-2010

  • Токопроводящая жила – из медной отожженной проволоки 1, 2 или 5 класса по ГОСТ 22483.
  • Изоляция - из поливинилхлоридного пластиката.
  • Изолированные жилы многожильного провода марки ПуВВ уложены параллельно в одной плоскости. Изолированные жилы имеют отличительную расцветку.
Заказать

Схема расцветки:

Число жил Расцветка жил в проводе
3

Зелено-желтая*, синяя*, коричневая

Коричневая, черная, серая

4

Зелено-желтая*, коричневая, черная, серая

Синяя*, коричневая, черная, серая

5

Зелено-желтая*, синяя*, коричневая, черная, серая

Синяя*, коричневая, черная, серая

* Зелено-желтый цвет используется для обозначения жилы заземления (PE). Синий цвет используется для обозначения нулевой жилы (N).

4. Оболочка – из ПВХ пластиката с заполнением.

Технические характеристики

Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69

Требования стойкости к внешним воздействующим факторам:

  • провода стойки к воздействию повышенной температуры окружающей среды до 65°С
  • провода стойки к воздействию пониженной температуры окружающей среды до -50°С
  • провода стойкие к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до +35°С;

Монтаж проводов производится при температуре не ниже -15°С

Радиус изгиба при монтаже:

  • для проводов марки ПуВ, ПуВВ – не менее 10D
  • для проводов марки ПуГВ, ПуГВВ – не менее 5D

Длительно допустимая температура нагрева жил при эксплуатации, не более + 700С

Гарантийный срок эксплуатации эксплуатации: 3 года

Строительная длина - не менее 100 м

Срок службы проводов при эксплуатации - не менее 20 лет при соблюдении потребителем требований по траспортированию, хранению, монтажу и эксплуатации. Срок службы исчисляется с даты изготовления проводов.
