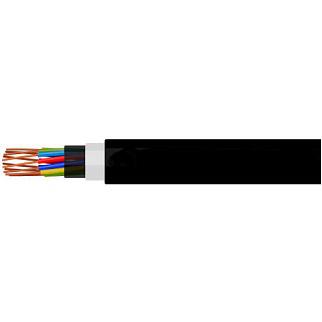

ТНВПВнг(C), ТНВПВЭнг(C), ТНВПВнг(C) -LS, ТНВПВЭнг(C) -LS ТУ 16.К01-60-2008
1. Токопроводящая жила- однопроволочные из медной мягкой проволоки.
2. Изоляция:
для кабелей марок ТНВПВнг(С), ТНВПВЭнг(С) - из поливинилхлоридного пластиката;
для кабелей марок ТНВПВнг(С)-LS, ТНВПВЭнг(С)-LS – из поливинилхлоридной композиции пониженной пожароопасности.
3. Скрутка - витая пара, из двух изолированных жил, отличающихся по цвету, скрученных в пару с шагом не более 600 мм.Витые пары скручивают в трех- и четырехпарные элементарные пучки однонаправленной скруткой. Элементарные пучки скручивают в сердечники или главные пучки однонаправленной скруткой.
4. Сердечник - скрученные одноправленной скруткой главные или элементарные пучки.
5. Обмотка - из синтетических нитей или лент.
6. Поясная изоляция - из полимерной ленты.
7. Экран - в кабелях марок ТНВПВЭнг(С) и ТНВПВЭнг(С)-LS из фольгированного композиционного гибкого алюмофлекса, под экраном - медная луженая контактная проволока.
8. Оболочка – из поливинилхлоридной композиции пониженной пожарной опасности серого цвета. Оболочка другого цвета оговаривается при заказе.
Технические характеристики
Вид климатического исполнения В, категория размещения 4 по ГОСТ 15150.
Диапазон t°С эксплуатации -40 °С до 50 °С.
Относительная влажность воздуха при температуре до 35°С до 98%.
Прокладка и монтаж кабелей должен производиться при температуре не ниже – 15 °С.
Радиус изгиба кабелей не менее 10 наружных диаметров.
Кабели не распространяют горение при прокладке в пучках по категории С.
Дымообразование при горении и тлении не приводит к снижению светонипроницаемости в испытательной камере более чем на :
- для кабелей марок ТНВПВнг(С)-LS, ТНВПВЭнг(С)-LS 50%;
- для кабелей марко ТНВПВнг(С), ТНВПВЭнг(С) 60%.
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С не более 95 Ом.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 °С:
- для кабелей марок ТНВПВнг(С), ТНВПВЭнг(С) 100 МОм;
- для кабелей марок ТНВПВнг(С)-LS, ТНВПВЭнг(С)-LS 200 МОм.
Омическая асимметрия жил в рабочей паре на длине 1 км не более 2%.
Рабочая ёмкость, пересчитанная на 1 км длины кабеля не более 120 нФ.
Волновое сопротивление цепей в рабочем дипазоне частот (справочное) 100+/- 15 Ом.
Испытательное напряжение между жилами, между жилами и экраном в течение 1 мин. при постоянном токе 1500 В.
Срок службы кабелей при соблюдении требований транспортирования, хранения, прокладки и эксплуатации 30 лет.
Гарантийный срок эксплуатации 3 года.
