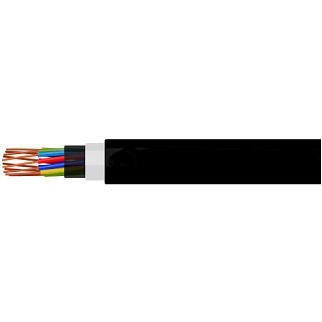

ТНВП, ТНВПЭ, ТНВПнг(С), ТНВПЭнг(С), ТНВПнг(С)–LS, ТНВПЭнг(С)–LS, ТНВПП, ТНВППпЗ, ТНПВППпЗт, ТНВППпг, ТНВППпнг(С)-HF, ТНВППпгнг(С)-HF ТУ 16.К01-50-2006
1. Токопроводяшие жилы - однопроволочные из медной мягкой проволоки номинальным диаметром 0.51 мм.
2. Изоляция – для кабелей марок ТНВП, ТНВПП, ТНВПЭ, ТНВПнг(С), ТНВПЭнг(С), ТНВПнг(С) –LS, ТНВПЭнг(С) –LS - из полипропилена, наложена в виде сплошного слоя. Для кабелей марок ТНВППпЗ, ТНВППпЗт, ТНВППпг, ТНВППпнг(С)-HF, ТНВППпгнг(С)-HF - из полиэтилена, трехслойная, пленко-пористо-пленочная.
3. Витая пара - состоит из двух изолированных жил, отличающихся по цвету, скрученных в пару с согласованными шагами, в кабелях марок ТНВППпг, ТНВППпгнг(С)-HF витые пары скручивают в элементарные пучки одновременно с водоблокирующими лентами.
4. Сердечник - витые пары скручивают в элементарные 2, 3 или 4 - парные пучки, а затем в сердечник:
для кабелей марок ТНВППпЗ, ТНВППпЗт, ТНВППпг, ТНВППпгнг(С)-HF влагонерпоницаемый; для кабелей марок ТНВППпг, ТНВППпнг(С)-HF, ТНВППпгнг(С)-HF витые пары скручивают в элементарыне пучки одновременно с водоблокирующими элементами.
ЗаказатьСтоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| ТНВП 100х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 331 372,24 |
| ТНВП 100х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 331 372,24 |
| ТНВП 10х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 36 213,34 |
| ТНВП 10х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 36 213,34 |
| ТНВП 16х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 55 688,02 |
| ТНВП 16х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 55 688,02 |
| ТНВП 24х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 81 632,41 |
| ТНВП 24х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 81 632,41 |
| ТНВП 25х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 84 822,84 |
| ТНВП 25х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 84 822,84 |
| ТНВП 32х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 106 986,09 |
| ТНВП 32х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 106 986,09 |
| ТНВП 48х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 165 852,01 |
| ТНВП 48х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 165 852,01 |
| ТНВП 50х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 172 156,08 |
| ТНВП 50х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 172 156,08 |
| ТНВП 64х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 215 214,79 |
| ТНВП 64х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 215 214,79 |
| ТНВПЭ 100х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 336 114,80 |
| ТНВПЭ 100х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 336 114,80 |
| ТНВПЭ 10х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 39 909,37 |
| ТНВПЭ 10х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 39 909,37 |
| ТНВПЭ 16х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 60 037,40 |
| ТНВПЭ 16х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 60 037,40 |
| ТНВПЭ 24х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 85 914,82 |
| ТНВПЭ 24х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 85 914,82 |
| ТНВПЭ 25х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 89 046,59 |
| ТНВПЭ 25х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 89 046,59 |
| ТНВПЭ 32х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 111 209,95 |
| ТНВПЭ 32х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 111 209,95 |
| ТНВПЭ 48х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 169 443,52 |
| ТНВПЭ 48х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 169 443,52 |
| ТНВПЭ 50х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 175 807,96 |
| ТНВПЭ 50х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 175 807,96 |
| ТНВПЭ 64х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 219 203,43 |
| ТНВПЭ 64х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 219 203,43 |
| ТНВПнг(С) 100х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 364 122,33 |
| ТНВПнг(С) 100х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 364 122,33 |
| ТНВПнг(С) 10х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 47 884,49 |
| ТНВПнг(С) 10х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 47 884,49 |
| ТНВПнг(С) 16х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 70 014,69 |
| ТНВПнг(С) 16х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 70 014,69 |
| ТНВПнг(С) 24х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 98 611,02 |
| ТНВПнг(С) 24х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 98 611,02 |
| ТНВПнг(С) 25х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 102 087,34 |
| ТНВПнг(С) 25х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 102 087,34 |
| ТНВПнг(С) 32х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 126 449,50 |
| ТНВПнг(С) 32х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 126 449,50 |
| ТНВПнг(С) 48х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 189 227,10 |
| ТНВПнг(С) 48х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 189 227,10 |
| ТНВПнг(С) 50х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 195 960,32 |
| ТНВПнг(С) 50х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 195 960,32 |
| ТНВПнг(С) 64х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 241 769,88 |
| ТНВПнг(С) 64х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 241 769,88 |
| ТНВПнг(С)-LS 100х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 373 061,40 |
| ТНВПнг(С)-LS 100х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 373 061,40 |
| ТНВПнг(С)-LS 10х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 47 884,70 |
| ТНВПнг(С)-LS 10х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 47 884,70 |
| ТНВПнг(С)-LS 16х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 70 015,00 |
| ТНВПнг(С)-LS 16х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 70 015,00 |
| ТНВПнг(С)-LS 24х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 98 610,58 |
| ТНВПнг(С)-LS 24х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 98 610,58 |
| ТНВПнг(С)-LS 25х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 102 086,88 |
| ТНВПнг(С)-LS 25х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 102 086,88 |
| ТНВПнг(С)-LS 32х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 135 713,43 |
| ТНВПнг(С)-LS 32х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 135 713,43 |
| ТНВПнг(С)-LS 48х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 194 799,64 |
| ТНВПнг(С)-LS 48х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 194 799,64 |
| ТНВПнг(С)-LS 50х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 201 767,63 |
| ТНВПнг(С)-LS 50х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 201 767,63 |
| ТНВПнг(С)-LS 64х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 249 132,63 |
| ТНВПнг(С)-LS 64х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 249 132,63 |
| ТНВПП 100х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 373 607,43 |
| ТНВПП 100х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 373 607,43 |
| ТНВПП 10х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 45 334,59 |
| ТНВПП 10х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 45 334,59 |
| ТНВПП 16х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 66 735,67 |
| ТНВПП 16х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 66 735,67 |
| ТНВПП 24х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 97 049,22 |
| ТНВПП 24х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 97 049,22 |
| ТНВПП 25х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 100 168,69 |
| ТНВПП 25х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 100 168,69 |
| ТНВПП 32х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 123 318,17 |
| ТНВПП 32х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 123 318,17 |
| ТНВПП 48х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 185 974,04 |
| ТНВПП 48х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 185 974,04 |
| ТНВПП 50х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 192 174,62 |
| ТНВПП 50х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 192 174,62 |
| ТНВПП 64х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 244 157,77 |
| ТНВПП 64х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 244 157,77 |
| ТНВППпг 100х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 404 960,19 |
| ТНВППпг 100х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 404 960,19 |
| ТНВППпг 10х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 54 409,67 |
| ТНВППпг 10х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 54 409,67 |
| ТНВППпг 16х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 76 447,24 |
| ТНВППпг 16х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 76 447,24 |
| ТНВППпг 24х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 109 206,85 |
| ТНВППпг 24х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 109 206,85 |
| ТНВППпг 25х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 111 745,34 |
| ТНВППпг 25х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 111 745,34 |
| ТНВППпг 32х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 138 200,46 |
| ТНВППпг 32х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 138 200,46 |
| ТНВППпг 48х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 207 992,09 |
| ТНВППпг 48х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 207 992,09 |
| ТНВППпг 50х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 214 364,04 |
| ТНВППпг 50х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 214 364,04 |
| ТНВППпг 64х2х0,51 3 кат. 200В ТУ 16.К01-50-2006 | км | 264 182,93 |
| ТНВППпг 64х2х0,51 5 кат. 200В ТУ 16.К01-50-2006 | км | 264 182,93 |
5. Заполнение (для кабелей маркок ТНВППпЗ, ТНВППпЗт) – свободного пространства сердечника гидрофобное.
6. Поясная изоляция:
кабелей марок ТНВП, ТНВПП, ТНВПЭ, ТНВПнг(С), ТНВПЭнг(С), ТНВПнг(С)–LS, ТНВПЭнг(С)–LS из полимерной ленты с перекрытием не менее 25%;
для кабелей марок ТНВППпЗ,ТНВППпЗт - с перекрытием из полиамидных , полиэтиленовых или полиэтилентерефталатных лент;
для кабелей марок ТНВППпг, ТНВППпгнг(С)-HF - их полимерных и водоблокирующих лент;
для кабелей марки ТНВППпнг(С)-HF, ТНВППпгнг(С) -HF - из полимерных лент.
7. Заполнение (для кабеля марки ТНВППпЗ, ТНВППпЗт) поверх поясной изоляции -гидрофобное.
8. Экран:
в кабелях ТНВПЭ, ТНВПЭнг(С), ТНВПЭнг(С)–LS поверх поясной изоляции наложен общий экран из фольгированного композиционного материала;
в кабеле марки ТНВПП наложен продольно из алюмополимерной ленты. Под экраном проложена медная луженая контактная проволока;
в кабелях марок ТНВППпЗ, ТНВППпЗт поверх слоя гидрофобного заполнения и поверх поясной ленты кабеля марки ТНВППпнг(С)-HF, поверх водоблокирующей ленты кабелей марок ТНВППпг, ТНВППпгнг(С)-HF - наложен продольно из алюмополимерной ленты. Под экраном проложена медная луженая контактная проволока.
9. Оболочка:
- для кабелей марок ТНВП,ТНВПЭ - из ПВХ-пластиката серого цвета различных оттенков;
- для кабелей марок ТНВПнг(С) и ТНВПЭнг(С) – из ПВХ-пластиката пониженной горючести;
- для кабелей марок ТНВПнг(С)-LS и ТНВПЭнг(С)-LS – из ПВХ-пластиката пониженной пожарной опасности;
- для кабелей марок ТНВППпЗ, ТНВППпЗт, ТНВПП, ТНВППпг – из полиэтилена;
- для кабелей марок ТНВППпнг(С)-HF, ТНВППпгнг(С)-HF - из полимерной композиции, не содержащей галогенов.
10. Трос ( для кабеля марки ТНВППпЗт) - из стальных проволок. Накладывается одновременно с полиэтиленовой оболочкой.
Технические характеристики
Климатическое исполнение:
- для кабелей марок ТНВП, ТНВПЭ, ТНВПнг(С), ТНВПЭнг(С), ТНВПнг(С) –LS, ТНВПЭнг(С) –LS, ТНВППпнг(С)-HF - У, УХЛ категории размещения 3 и 4 по ГОСТ15150;
- для кабеля марки ТНВППпЗ, ТНВППпЗт, ТНВППпг, ТНВППпгнг(С)-HF – УХЛ, категория 1, 2;
- для марки ТНВПП -УХЛ, категория размещения 1 и 2.
Диапазон температур эксплуатации:
- без гидрофобного заполнения от -50 °С до 60 °С;
- с гидрофобным наполнением от -50оС до 50оС.
Относительная влажность при температуре до 35°С до 98%.
Монтаж кабеля производиться при температуре не ниже -15 оС;
с гидрофобным заполнением не ниже -10оС.
Допустимый радиус изгиба кабелей не менее 10 наружных диаметров.
Радиус изгиба при эксплуатации кабелей не менее 10 наружных диаметров.
Растягивающая нагрузка кабелей при прокладке и эксплуатации должна быть не более 50 Н/мм2 общего сечения токопроводящих жил.
Кабели марок ТНВП, ТНВПЭ не распространяют горение при одиночной прокладке.
Кабели марок ТНВПнг(С), ТНВПЭнг(С), ТНВПнг(С)-LS, ТНВПЭнг(С)-LS, ТНВППпнг(С)- HF, ТНВППпнг(С) - HF не распространяют горение при прокладке в пучках по категории С.
Дымообразование при горении и тлении кабелей марок ТНВПнг(С)-LS, ТНВПЭнг(С) -LS не приводит к снижению светонипроницаемости в испытательнойкамере более чем на 60%;
кабелей марок ТНВППпнг(С)-HF, ТНВППпгнг(С)- HF более чем на 40%.
Значения показателей коррозионной активности продуктов дымогазовыделения при горении и тлении материала при горении и
тлении материала оболочкииз полимерной композиции, не содержащей галогенов, указаны в таблице.
| Наименование показателя | Значение |
| 1. Количество выделяемых газов галогенных кислот в пересчете наНСI, мг/г, не более |
5,0 |
| 2. Проводимость водного раствора с адсорбированными продуктамидымо- и газовыделения, мкСм/мм, не более |
10,0 |
| 3. Показатель рН, не менее | 4,3 |
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С не более 95,9 -82 Ом.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20о С:
- кабелей без гидрофобного заполнения 6500 МОм;
- кабелей с гидрофобным заполнением 5000 МОм.
Омическая асимметрия жил в рабочей паре на длине 1 км должна быть не более 2%.
Емкость кабелей 10-100 пар.
Строительная длина (за исключением кабеля марки ТНВППпЗТ):
- 10, 16, 24, 25, 32, 48, 50 пар не менее 400 м;
- 64 и 100 пар не менее 300 м
Строительная длина для кабеля марки ТНВППпЗт:
- с числом пар до 48 включительно не менее 300 м;
- с числом пар 50 и выше не менее 250 м.
Минимальный срок службы кабелей 25 лет.
Гарантийный срок эксплуатации 2 года.
Гарантийный срок исчиляется с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
