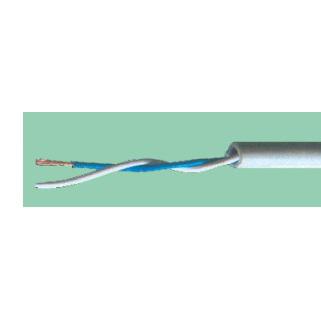

ШНВП, ШНВПЭ, ШНВПнг(С), ШНВПЭнг(С), ШНВПнг(С)-LS, ШНВПЭнг(С) –LS ТУ 16. К01-59-2007

1. Токопроводящие жилы – из медной мягкой проволоки, многопроволочные.
2. Изоляция - из полиэтилена в виде концентрического сплошного слоя.
3. Витая пара, состоящая из двух изолированных жил, отличающихся по цвету, скрученных в пару с согласованными шагами.

4. Сердечник, скрученный из витых пар. Поверх сердечника допускается наложение полимерной ленты. в кабелях марок ШНВПнг(С), ШНВПЭнг(С), ШНВПЭнг(С)-LS поверх сердечника допускается наложение стеклолент или стеклосодержащих лент в виде обмотки.

Заказать

5. Экран - поверх полимерной или стеклослюдосодержащих лент кабелей марок ШНВПЭ, ШНВПЭнг(С), ШНВПЭнг(С)-LS наложен продольно или
обмоткой с перекрытием из фольгированного композиционного гибкого алюмофлекса. Под экраном проложена медная луженая контактная проволока.
6. Оболочка:

  • в кабелях марок ШНВП, ШНПВЭ - из поливинилхлоридного пластиката;
  • в кабелях марок ШНВПнг(С), ШНВПЭнг(С) – из поливинилхлоридного пластиката пониженной горючести;
  • в кабелях марок ШНВПЭнг(С) – LS, ШНВПЭнг(С)- LS - из поливинилхлоридного пластиката пониженной пожароопасности.

Оболочка кабелей серого цвета. Допускается изготовление оболочки других цветов, в этом случае цвет оболочки оговаривается в заказе.

Технические характеристики

Вид климатического исполнения У, категории размещения 3 и 4 по ГОСТ 15150.
Диапазон температур эксплуатации от - 50 °С до  60 °С.
Относительная  влажность воздуха  при температуре окружающей среды до 35 °С до 98 %.
Монтаж кабелей производиться при температуре не ниже -15 °С.

Радиусом изгиба  не менее 20 мм.
Растягивающая нагрузка кабелей при прокладке и эксплуатации не более 50 Н / мм2 общего сечения токопроводящих жил.
Кабели марок ШНВП, ШНВПЭ не распространяют горение при одиночной прокладке.
Кабели марок ШНВПнг(С), ШНВПЭнг(С), ШНВПнг(С) LS, ШНВПЭнг(С) – LS не распространяют горение при групповой прокладке по категории С.
Дымообразование при горении и тлении кабелей марок ШНВПнг(С) –LS, ШНВПЭнг(С) – LS не
приводит к снижению светопроницаемости в испытательной камере более чем на 50%
Электрическое сопротивление токопроводящей жилы постоянному токупересчитанное на 1 км
длины и температуру 20 0Спостоянный ток, не более 95 Ом.
Электрическое сопротивление изоляциипересчитанное на 1 км длины и температуру 20
постоянный ток не менее  6500 МОм.
Электрическая емкость цепи на 1 км длины кабеля, 0,0008 или 0,001 МГц  не более 70 нФ.
Испытательное напряжение между жиламимежду жилами и экраном в течение 1 мин., постоянный ток, 0,00005 МГц  700 В.
Волновое сопротивление цепей в рабочем диапазоне частот 0,772-100 МГц (в качестве справочного материала) 100±15 Ом.
Минимальный срок службы кабелей при соблюдении требований транспортированияхранения
прокладки и эксплуатации не менее 15 лет.
Гарантийный срок эксплуатации 2 года.

Гарантийный срок исчисляется с даты ввода кабелей в эксплуатациюно не позднее 6 мес. с даты изготовления.
