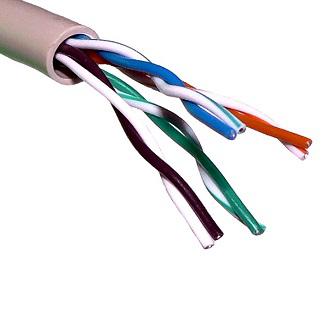

НВП, НВПп, НВПЭ ТУ 16.К01-31-2002

1. Токопроводящие жилы - однопроволочные, из медной мягкой круглой проволоки номинальным диаметром 0.52 мм.
2. Изоляция:

  • в кабелях марок НВП и НВПЭ - из полиэтилена наложена в виде сплошного слоя;
  • в кабелях марок НВПп - пленко-пористо-пленочного слоя.

3. Витая пара из двух изолированных жил, отличающихся по цвету, скрученных в пару с согласованными шагами. Расцветка жил указана в таблице ниже.
4. Сердечник - скручиваются в сердечник. Число пар в кабеле - 2 или 4.

Заказать

5. Экран - из фольгированного лавсана в кабеле марки НВПЭ. Под экраном проложена медная луженая контактная проволока.
6. Оболочка - из ПВХ пластиката серого цвета различных оттенков. Допускается изготовление
оболочки других цветов по согласованию с заказчиком.

Стоимость:

Наименование Ед. изм. Цена прайса,
руб. без НДС
НВП 2х2х0,52 3 кат. 200В ТУ 16.К01-31-2002 км 10 258,33
НВП 2х2х0,52 5 кат. 200В ТУ 16.К01-31-2002 км 10 258,33
НВП 2х2х0,52 5е кат. 200В ТУ 16.К01-31-2002 км 10 258,33
НВП 4х2х0,52 3 кат. 200В ТУ 16.К01-31-2002 км 17 514,77
НВП 4х2х0,52 5 кат. 200В ТУ 16.К01-31-2002 км 17 514,77
НВП 4х2х0,52 5е кат. 200В ТУ 16.К01-31-2002 км 17 514,77
НВПп 2х2х0,52 3 кат. 200В ТУ 16.К01-31-2002 км 10 137,31
НВПп 2х2х0,52 5 кат. 200В ТУ 16.К01-31-2002 км 10 137,31
НВПп 2х2х0,52 5е кат. 200В ТУ 16.К01-31-2002 км 10 137,31
НВПп 4х2х0,52 3 кат. 200В ТУ 16.К01-31-2002 км 17 314,11
НВПп 4х2х0,52 5 кат. 200В ТУ 16.К01-31-2002 км 17 314,11
НВПп 4х2х0,52 5е кат. 200В ТУ 16.К01-31-2002 км 17 314,11
НВПЭ 2х2х0,52 3 кат. 200В ТУ 16.К01-31-2002 км 12 977,31
НВПЭ 2х2х0,52 5 кат. 200В ТУ 16.К01-31-2002 км 12 977,31
НВПЭ 2х2х0,52 5е кат. 200В ТУ 16.К01-31-2002 км 12 977,31
НВПЭ 4х2х0,52 3 кат. 200В ТУ 16.К01-31-2002 км 20 662,50
НВПЭ 4х2х0,52 5 кат. 200В ТУ 16.К01-31-2002 км 20 662,50
НВПЭ 4х2х0,52 5е кат. 200В ТУ 16.К01-31-2002 км 20 662,50

Технические характеристики

Климатическое исполнения У категории размещения 3, 4 по ГОСТ 15150.
Диапазон температур эксплуатации от -20°С до 60°С.
Кабели стойки в условиях монтажных и эксплуатационных изгибов на радиус не менее 8
наружных диаметров кабеля при пониженной температуреокружающей среды до -20°С.

Не распространяют горение  при  одиночной прокладке.
Электрическое сопротивление ТПЖ постоянному токупересчитанное на 1км длины кабеля и температуру20°С не более 95 Ом.
Электрическое сопротивление изоляции ТПЖ постоянному токупересчитанное на 1км длины и температуру20°С не менее  6500 МОм.
Омическая асимметрия жил в рабочей паре на длине 100  м не более 3%.
Электрическая емкость цепи при переменном токе частотой 800 или 1000 Гц на 100 м длиныкабеля не более 56 нФ.
Волновое сопротивление цепей в рабочем диапазоне частот 0.772-100 МГц 100±15 Ом.
Испытательное напряжение в течение 1 мин между жиламимежду жилами и экраном:

  • при постоянном токе 1000 В;
  • при переменном токе частотой 50 Гц 700 В.

Значения затухания цепей в рабочем диапазоне частот на длине 100 м приведены ниже.
Значения переходного затухания на ближнем конце Ао (NEXT) в рабочем диапазоне частот на длине 100 м приведены ниже.
Строительная длина кабелей  не менее  90 м.
Минимальный срок службы кабелей 15 лет.

Гарантийный срок эксплуатации   2 года с даты ввода кабелей в эксплуатацию.
