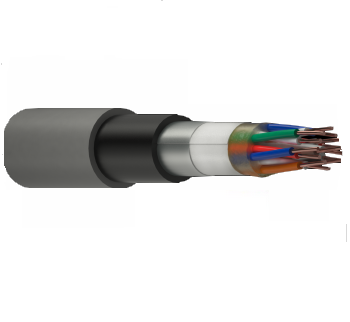

СБЗПу ГОСТ 31995-2012

1. Токопроводящая жила- из медной мягкой круглой проволоки номинальным диаметром 0.9 или 1 мм.

2. Изоляция - из полиэтилена .

3. Скрученная пара - в кабелях парной скрутки.

4. Сердечник - одиночные жилы или пары скручены в сердечник.

5. Заполнение - гидрофобный заполнитель.

6. Поясная изоляция - лента полиэтилентерефталатная.

7. Экран - алюминиевая лента (по согласию с заказчиком), под экраном проложена медная контактная проволока.

8. Оболочка - из полиэтилена.

Заказать

Технические характеристики

Климатическое исполнение УХЛ, Т, категорий размещения 2, 3, 5 по ГОСТ 15150.

Диапазон температур эксплуатации - от -50°С до 60°С.

Относительная влажность воздуха при температуре до 35°С - до 98%.

Прокладка производится при температуре воздуха - от -15°С до 60°С.

Кабели должны быть защищены от прямого солнечного излучения.

Радиус изгиба кабелей при прокладке и монтаже - не менее 7 максимальных наружных диаметров кабеля.

Электрическое сопротивление ТПЖ постоянному току при температуре 20°С с диаметром жил:

  • 0.9 мм - не более 28,8 Ом/км;
  • 1.0 мм - не более 23,3 Ом/км.

Электрическое сопротивление изоляции ТПЖ постоянному току при температуре 20°С для кабелей с гидрофобным заполнением сердечника - не менее 4000 МОм×км.

Испытательное напряжение при частоте тока 50 Гц между жилами в течение 1 мин - 2500 В.

Рабочая емкость при переменном токе частотой 800 или 1000 Гц:

  • пар кабелей парной скрутки - не более 100 нФ/км
  • жил кабелей с одиночными жилами - не более 150 нФ/км

Коэффициент затухания пар кабелей парной скрутки при переменном токе частотой 800 Гц при температуре 20°С с диаметром жил:

  • 0.9 мм - не более 1.04 дБ/км;
  • 1.0 мм - не более 0.94 дБ/км.

Переходное затухание на ближнем конце между любыми парами кабелей парной скрутки при переменном токе частотой 800 Гц на длине 300 м:

  • для 100 % значений - не менее 60 дБ;
  • для 80 % значений - не менее 62 дБ.

Относительное удлинение при разрыве оболочки - не менее 300%.

Относительное удлинение при разрыве изоляции - не менее 300%.

Прочность при растяжении оболочки - не менее 9 МПа.

Прочность при растяжении изоляции - не менее 9 МПа.

Строительная длина кабеля - не менее 300 м.

Срок службы кабелей - не менее 17 лет.

Гарантийный срок эксплуатации - 4.5 года с даты ввода кабелей в эксплуатацию.
