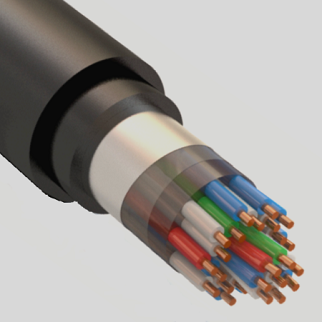

СБЗПБГ, СБЗПБ ГОСТ 31995-2012
1. Токопроводящая жила- из медной мягкой круглой проволоки номинальным диаметром 0.9 мм.
2. Изоляция - из полиэтилена.
3. Скрученная пара - в кабелях парной скрутки.
4. Сердечник - одиночные жилы или пары скручены в сердечник.
5. Заполнение - свободного пространства сердечника гидрофобным заполнителем.
6. Поясная изоляция – лента полиэтилентерефталатная.
7. Экран – алюминиевая лента (по согласованию с заказчиком), под экраном проложена медная контактная проволока
8. Оболочка- из полиэтилена.
9. Броня - из двух стальных оцинкованных лент.
10. Наружный покров - в кабелях марки СБЗПБ из стеклопряжи, битума и мелового раствора.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| СБЗПБГ 10х0,9 700 В ГОСТ 31995-2012 | км | 78 850,63 |
| СБЗПБГ 10х2х1 700 В ГОСТ 31995-2012 | км | 155 759,85 |
| СБЗПБГ 14х2х1 700 В ГОСТ 31995-2012 | км | 207 741,94 |
| СБЗПБГ 3х0,9 700 В ГОСТ 31995-2012 | км | 39 802,41 |
| СБЗПБГ 4х0,9 700 В ГОСТ 31995-2012 | км | 47 499,49 |
| СБЗПБГ 5х0,9 700 В ГОСТ 31995-2012 | км | 51 854,26 |
| СБЗПБГ 7х0,9 700 В ГОСТ 31995-2012 | км | 63 724,67 |
| СБЗПБГ 7х2х1 700 В ГОСТ 31995-2012 | км | 118 392,06 |
| СБЗПБ 10х2х0,9 700 В ГОСТ 31995-2012 | км | 148 411,39 |
| СБЗПБ 12х0,9 700 В ГОСТ 31995-2012 | км | 98 237,24 |
| СБЗПБ 12х2х0,9 700 В ГОСТ 31995-2012 | км | 165 156,43 |
| СБЗПБ 14х2х0,9 700 В ГОСТ 31995-2012 | км | 186 557,09 |
| СБЗПБ 16х0,9 700 В ГОСТ 31995-2012 | км | 118 235,84 |
| СБЗПБ 19х2х0,9 700 В ГОСТ 31995-2012 | км | 237 993,18 |
| СБЗПБ 24х2х0,9 700 В ГОСТ 31995-2012 | км | 305 772,42 |
| СБЗПБ 27х2х0,9 700 В ГОСТ 31995-2012 | км | 336 821,63 |
| СБЗПБ 30х0,9 700 В ГОСТ 31995-2012 | км | 190 625,99 |
| СБЗПБ 30х2х0,9 700 В ГОСТ 31995-2012 | км | 363 401,13 |
| СБЗПБ 33х0,9 700 В ГОСТ 31995-2012 | км | 203 739,79 |
| СБЗПБ 3х0,9 700 В ГОСТ 31995-2012 | км | 41 908,01 |
| СБЗПБ 3х2х0,9 700 В ГОСТ 31995-2012 | км | 68 580,24 |
| СБЗПБ 4х0,9 700 В ГОСТ 31995-2012 | км | 50 297,80 |
| СБЗПБ 4х2х0,9 700 В ГОСТ 31995-2012 | км | 77 353,57 |
| СБЗПБ 5х0,9 700 В ГОСТ 31995-2012 | км | 54 651,60 |
| СБЗПБ 7х0,9 700 В ГОСТ 31995-2012 | км | 67 335,47 |
| СБЗПБ 7х2х0,9 700 В ГОСТ 31995-2012 | км | 108 649,86 |
Технические характеристики
Климатическое исполнение УХЛ, Т, категорий размещения 2, 3, 5 по ГОСТ 15150.
Диапазон температур эксплуатации от -50°С до 60°С.
Относительная влажность воздуха при температуре до 35°С ...98 %.
Прокладка производится при температуре воздуха от-10°С до 60°С.
Кабели должны быть защищены от прямого солнечного излучения.
Радиус изгиба кабелей при прокладке и монтаже не менее 12 максимальных наружных диаметров.
Электрическое сопротивление ТПЖ постоянному току при температуре 20°С с диаметром жил 0.9 мм не более 28,8 Ом/км.
Электрическое сопротивление изоляции ТПЖ… не менее 4000 МОм×км.
Испытательное напряжение при частоте тока 50 Гц между жилами в течение 1 мин 2500 В.
Рабочая емкость при переменном токе частотой 800 или 1000 Гц:
- пар кабелей парной скрутки не более 100 нФ/км;
- жил кабелей с одиночными жилами е более 150 нФ/км.
Коэффициент затухания пар кабелей парной скрутки при переменном токе частотой
800 Гц при температуре 20°С с диаметром жил 0.9 мм неболее 1.04 дБ/км.
Переходное затухание на ближнем конце между любыми парами кабелей парной
скрутки при переменном токе частотой 800 Гц на длине 300 м:
- для 100% значений не менее 60 дБ;
- для 80% значений не менее 62 дБ.
Относительное удлинение при разрыве оболочки не менее 300%.
Относительное удлинение при разрыве изоляции не менее 300%.
Прочность при растяжении оболочки не менее 9 МПа.
Прочность при растяжении изоляции не менее 9 МПа.
Строительная длина кабеля: не менее 300 м.
Срок службы кабелей не менее 17 лет.
Гарантийный срок эксплуатации 4.5 года с даты ввода кабелей в эксплуатацию.
