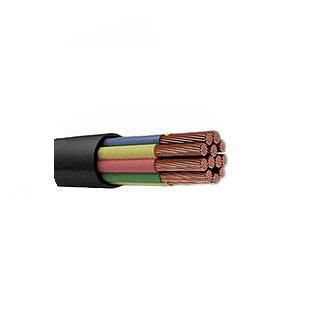

СБВнг-LS, СБэВнг –LS ТУ 16.К71-369-2006

1. Токопроводящая жила- однопроволочная из медной мягкой круглой проволоки номинальным диаметром 0,8 или 0,9 мм.

2. Изоляция - из полиэтилена в виде сплошного концентрического слоя.

3. Скрутка жил в пару однонаправленная с шагом 100 мм, пар в элементарные пучки (для кабелей с числом пар 12 и более).

4. Элементарные пучки скручены в сердечник.

5. Поясная изоляция- для кабеля марки СБВнг - LS из полиэтилентерефталатной ленты и стеклоленты или слюдосодержащей ленты, для кабеля марки СБэВнг - LS - из полиэтилентерефталатной ленты.

Заказать

6. Экран - для кабеля марки СБэВнг -LS из алюминиевой или алюмополимерной ленты, металлом внутрь. Под экраном продольна проложена контактная медная луженая проволока.

7. Оболочка- из поливинилхлоридного пластиката пониженной пожароопасности.

Технические характеристики

Вид климатического исполнения В, категории размещения 4 по ГОСТ 15150.

Диапазон температур эксплуатации - от -50 °С до 60°С.

Относительная влажность воздуха при температуре до 35 °С - до 98%.

Кабели предназначены для прокладки механизированным или ручным способом при температуре воздуха - не ниже -15°С.

Кабели стойки к изгибам:

  • с радиусом равным - не менее 7 максимальных наружных диаметров для неэкранированных кабелей;
  • с радиусом равным - не менее 10 максимальных наружных диаметров для экранированных кабелей.

Допустимая растягивающая нагрузка.

Марка кабеля

Число пар

Допустимая растягивающая нагрузка кН (кгс), не более

Номинальный диаметр токопроводящей жилы, мм

0,8

0,9



СБВнг- LS,

СБэВнг-LS

1

0.0050 (5.1)

0.063 (6.4)

2

0.100(10.2)

0.127 (12.8)

3

0.150(15.3)

0.190(19.2)

4

0.200(20.4)

0.245(25.7)

7

0.352(35.7)

0.445(45.0)

10

0.502(51.0)

0.636(64.2)

12

0.602(61.2)

0.763(77.1)

14

0.703(71.4)

0.890(90.0)

15

0.753(76.5)

0.953(96.4)

16

-

1.017(102.8)

19

-

1.208(122.1)

21

-

1.335(135.0)

24

-

1.526(154.3)

27

-

1.717(173.6)

30



1.907(192.8)


Кабели не распространяют горение при групповой прокладке.

Кабели стойки к вертикальным и горизонтальным вибрациям и ударам и раздавливающим нагрузкам.

Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1000 м длины и температуру 20 °С:

  • для жил диаметром 0,9 мм - не более 28,8 Ом;
  • для жил диаметром 0,8 мм - не более 36,6 Ом.

Омическая асимметрия жил в рабочей паре на длине 1000 м:

  • для жил диаметром 0,9 мм - не более 0,88 Ом;
  • для жил диаметром 0,8 мм - не более 1,1 Ом.

Электрическое сопротивление изоляции токопроводящих жил, пересчитанное на постоянном токе, пересчитанное на 1000 м длины и температуру 20°С - не менее 4000 МОм.

Рабочая емкость, измеренная на постоянном токе на частоте 800 Гц, пересчитанная на 1000 м длины не более 100 нФ.

Коэффициент затухания, пересчитанный на температуру 20°С, дБ/км, не более для кабелей:

  • с диаметром жил 0,9 мм - не более 0,95 дБ/км;
  • с диаметром жил 0,8 мм - не более 1,07 дБ/км.

Переходное затухание на ближнем конце на длине 300 м, измеренное на частоте 800 Гц:

  • для 100 % значений - не менее 68,0 дБ;
  • для 90 % значений - не менее 72,0 дБ.

Электрическое сопротивление изоляции и оболочки, измеренное на постоянном токе, пересчитанное на 1000 м длины и температуру 20°С - не менее 5 МОм.

Испытательное напряжение в течение 1 мин:

  • между жилами - 2500 В;
  • между всеми жилами, соединенными вместе с экраном *- 3000 В.

(* - для экранированного кабеля).

Дымооборазование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 60%.

Строительная длина - 1000 м.

Срок службы кабелей минимальный - 20 лет.

Гарантийный срок эксплуатации кабелей - 4,5 года.
