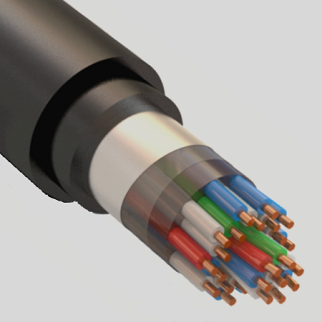

СБВГ, СБВГнг ГОСТ 31995-2012

1. Токопроводящая жила- из медной мягкой круглой проволоки номинальным диаметром 0,8; 0.9; 1 мм.
2. Изоляция - из полиэтилена.
3. Скрученная пара - в кабелях парной скрутки.
4. Сердечник - одиночные жилы или пары скручены в сердечник.
5. Поясная изоляция - лента полиэтилентерефталатная.
6. Экран - алюминиевая лента (по согласованию с заказчиком). Под экраном проложена медная контактная проволока.

Заказать

7. Оболочка - из поливинилхлоридного пластиката, в кабелях марки СБВГнг - из ПВХ пластиката пониженной горючести.

Технические характеристики

Климатическое исполнение УХЛ, Т, категорий размещения 2, 3, 5 по ГОСТ 15150.
Диапазон температур эксплуатации от -40°С до 60°С.
Относительная влажность воздуха при температуре до 35°С до 98%.
Прокладка производится при температуре воздуха  от -15°С до 60°С.
Кабели должны быть защищены от прямого солнечного излучения.
Радиус изгиба кабелей при прокладке и монтаже не менее 7 максимальных наружных диаметров.
Электрическое сопротивление ТПЖ постоянному току при температуре 20°С с диаметром жил

  • 0.9 мм не более 28,8 Ом/км.

Электрическое сопротивление изоляции ТПЖ при температуре  20 °С не менее 5000 МОм×км.
Испытательное напряжение при частоте тока 50 Гц между жилами в течение 1 мин 2500 В.
Рабочая емкость при переменном токе частотой 800 или 1000 Гц

  • пар кабелей парной скрутки не более 100 нФ/км
  • жил кабелей с одиночными жилами не более 150 нФ/км

Коэффициент затухания пар кабелей парной скрутки при переменном токе частотой
800 Гц при температуре 20°С с диаметром жил:

  •  0.9 мм не более 1.04 дБ/км.

Переходное затухание на ближнем конце между любыми парами кабелей парной скрутки
при переменном токе частотой 800 Гц на длине 300 м:

  •  для 100% значений не менее 60 дБ;
  •  для 80% значений не менее 62 дБ.

Относительное удлинение при разрыве оболочки  не менее 125%.
Относительное удлинение при разрыве изоляции не менее 300%.
Прочность при растяжении оболочки не менее 9 МПа.
Прочность при растяжении изоляции  не менее 9 МПа.
Строительная длина кабеля не менее 300 м.

Срок службы кабелей не менее 12 лет.

 Гарантийный срок эксплуатации: 4.5 года с даты ввода кабелей в эксплуатацию.
