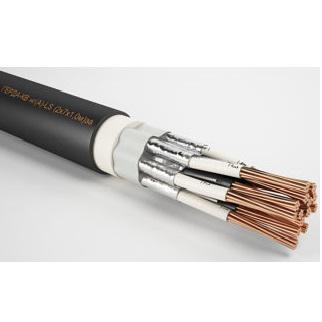

СБПу ГОСТ 31995-2012

1. Токопроводящая жила- из медной мягкой круглой проволоки номинальным диаметром 0.9 или 1 мм.
2. Изоляция - из полиэтилена.
3. Скрученная пара - в кабелях парной скрутки.
4. Сердечник - одиночные жилы или пары скручены в сердечник.
5. Поясная изоляция - лента полиэтилентерефталатная.
6. Экран - алюминиевая лента (по согласованию с заказчиком). Под экраном проложена медная контактная проволока
7. Оболочка - из полиэтилена.

Заказать

Технические характеристики

Климатическое исполнение УХЛ, Т, категорий размещения 2, 3, 5 по ГОСТ 15150.
Диапазон  температур  эксплуатации  от -50 ° С  до 60° С.
Относительная  влажность  воздуха при температуре до 35°С до 98%.
Прокладка производится при температуре воздуха  от -15°С до 60°С.
Кабели должны быть защищены от прямого солнечного излучения.
Радиус изгиба кабелей при прокладке и монтаже,  не менее   не менее 7 максимальных наружных диаметров.
Электрическое сопротивление ТПЖ постоянному току при температуре 20°С с диаметром жил:

  • 0.9 мм не более 28,8 Ом/км
  • 1.0 мм не более 23,3 Ом/км

Электрическое сопротивление изоляции ТПЖ постоянному току

  • при температуре  20 не менее 5000 МОм×км.

Испытательное напряжение при частоте тока 50 Гц между жилами в течение 1 мин……. 2500 В.
 Рабочая емкость при переменном токе частотой 800 или 1000 Гц:

  • пар кабелей парной скрутки  не более 100 нФ/км;
  • жил кабелей с одиночными жилами: не более 150 нФ/км.

Коэффициент затухания пар кабелей парной скрутки при переменном токе
частотой 800 Гц при температуре 20°С с диаметром жил:

 0.9 мм  не более 1.04  дБ/км;

1.0 мм не более 0.94  дБ/км.
Переходное затухание на ближнем конце между любыми парами кабелей
парной скрутки при переменном токе частотой 800 Гц на длине 300 м:

  • для 100% значений не менее 60 Дб;
  • для 80% значений  не менее 62 дБ.

Относительное удлинение при  разрыве оболочки не менее 300%.
Относительное удлинение при разрыве изоляции не менее 300%.
Прочность при растяжении оболочки  не менее 9 МПа.
Прочность при растяжении изоляции не менее 9 МПа.
Строительная длина кабеля  не менее 300 м.

Срок службы кабелей не менее 12 лет.
Гарантийный срок эксплуатации  4.5 года с даты ввода кабелей в эксплуатацию.
