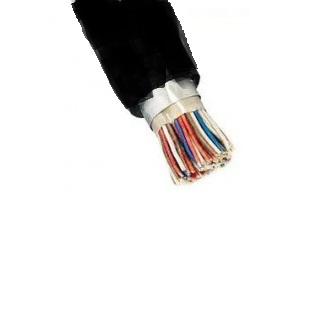

СБПБГ, СБПБ ГОСТ 31995-2012

1. Токопроводящая жила- из медной мягкой круглой проволоки номинальным диаметром 0.9 и 1мм.
2. Изоляция - из полиэтилена.
3. Скрученная пара - в кабелях парной скрутки.
4. Сердечник - одиночные жилы или пары скручены в сердечник.
5. Поясная изоляция – лента полиэтилентерефталатная.
6. Экран – алюминиевая лента (по согласованию с заказчиком), под экраном проложена медная контактная проволока.

Заказать

7. Оболочка- из полиэтилена.
8. Броня - из двух стальных оцинкованных лент.
9. Наружный покров - в кабелях марки СБПБ из стеклопряжи, битума и мелового раствора.

Технические характеристики

Климатическое исполнение УХЛ, Т, категорий размещения 2, 3, 5 по ГОСТ 15150.
Диапазон температур эксплуатации от -50°С до 60°С.
Относительная влажность воздуха  при температуре до 35°С до 98 %.
Прокладка производится при температуре воздуха от -10°С до 60°С.
Кабели должны быть защищены от прямого солнечного излучения.
Радиус изгиба кабелей при прокладке и монтаже ,не менее 12 максимальных наружных диаметров.
Электрическое сопротивление ТПЖ постоянному току при температуре 20°С с диаметром жил 0.9 мм  не более 28,8 Ом/км.
Электрическое сопротивление изоляции ТПЖ постоянному току при температуре   20° C не менее 5000 МОм×км.
Испытательное напряжение при частоте тока 50 Гц между жилами в течение 1 мин 2500 В.
Рабочая емкость при переменном токе частотой 800 или 1000 Гц:

  • пар кабелей парной скрутки не более 100 нФ/км;
  • жил кабелей с одиночными жилами не более 150 нФ/км.

Коэффициент затухания пар кабелей парной скрутки при переменном токе частотой 800 Гц при
температуре 20°С с диаметром жил 0.9 мм неболее 1.04 дБ/км.
Переходное затухание на ближнем конце между любыми парами кабелей парной скрутки при
переменном токе частотой 800 Гц на длине 300 м:

  • для 100% значений не менее 60 дБ;
  • для 80% значений  не менее 62 дБ.

Относительное удлинение при разрыве оболочки  не менее 300%.
Относительное удлинение при разрыве изоляции не менее 300%.
Прочность при растяжении оболочки не менее 9 МПа.

Прочность при растяжении изоляции не менее 9 МПа.
Строительная длина кабеля: не менее 300 м.

Срок службы кабелей не менее 12 лет.
Гарантийный срок эксплуатации 4.5 года с даты ввода кабелей в эксплуатацию.
