Каталог Кабели для сигнализации и блокировки КПСВВнг(А)-LS, КПСВЭВнг(А)-LS, КПСнг(А)-LS, КПСЭнг(А)-LS, КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСнг(А)-LSLTx, КПСЭнг(А)-LSLTx, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx, КПСнг(А)-HF, КПСЭнг(А)-HF ТУ 16.К19-24-2013

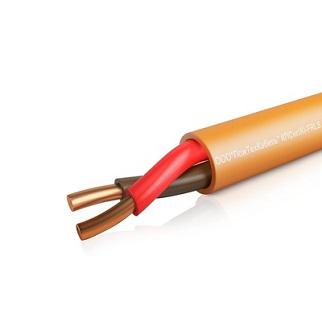

КПСВВнг(А)-LS, КПСВЭВнг(А)-LS, КПСнг(А)-LS, КПСЭнг(А)-LS, КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСнг(А)-LSLTx, КПСЭнг(А)-LSLTx, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx, КПСнг(А)-HF, КПСЭнг(А)-HF ТУ 16.К19-24-2013

1. Токопроводящая жила – медная однопроволочная.

2. Изоляция – кремнийорганическая резина.

3. Экран – фольгированный композиционный материал поверх каждой пары.

4. Оболочка – поливинилхлоридный пластикат пониженной пожарной опасности, огнестойкий.

Заказать

Стоимость:

Наименование	Ед. изм.	Цена прайса, руб. без НДС
КПСВВнг(А)-LS 10х2х0,5 300 В ТУ 16.К19-24-2013	км	87 598,72
КПСВВнг(А)-LS 1х2х0,2 300 В ТУ 16.К19-24-2013	км	6 648,04
КПСВВнг(А)-LS 1х2х0,5 300 В ТУ 16.К19-24-2013	км	11 031,48
КПСВВнг(А)-LS 1х2х0,75 300В ТУ 16.К19-24-2013	км	14 083,78
КПСВВнг(А)-LS 1х2х1 300В ТУ 16.К19-24-2013	км	17 633,51
КПСВВнг(А)-LS 1х2х1,5 300 В ТУ 16.К19-24-2013	км	23 921,05
КПСВВнг(А)-LS 2х2х0,2 300 В ТУ 16.К19-24-2013	км	12 119,19
КПСВВнг(А)-LS 2х2х0,35 300 В ТУ 16.К19-24-2013	км	16 411,42
КПСВВнг(А)-LS 2х2х0,5 300 В ТУ 16.К19-24-2013	км	21 369,89
КПСВВнг(А)-LS 2х2х0,75 300 В ТУ 16.К19-24-2013	км	27 434,34
КПСВВнг(А)-LS 2х2х1 300 В ТУ 16.К19-24-2013	км	34 481,40
КПСВВнг(А)-LS 2х2х1,5 300 В ТУ 16.К19-24-2013	км	46 980,66
КПСВВнг(А)-LS 3х2х0,35 300 В ТУ 16.К19-24-2013	км	21 964,31
КПСВВнг(А)-LS 4х0,5 300 В ТУ 16.К19-24-2013	км	21 417,44
КПСВВнг(А)-LS 4х2х0,5 300 В ТУ 16.К19-24-2013	км	37 315,56
КПСВВнг(А)-LS 6х0,5 300 В ТУ 16.К19-24-2013	км	29 102,65
КПСВЭВнг(А)-LS 1х2х0,5 300 В ТУ 16.К19-24-2013	км	13 353,95
КПСВЭВнг(А)-LS 1х2х0,75 300 В ТУ 16.К19-24-2013	км	16 482,05
КПСВЭВнг(А)-LS 1х2х1 300 В ТУ 16.К19-24-2013	км	20 325,89
КПСВЭВнг(А)-LS 1х2х1,5 300В ТУ 16.К19-24-2013	км	26 499,71
КПСВЭВнг(А)-LS 1х2х2,5 300В ТУ 16.К19-24-2013	км	39 343,81
КПСВЭВнг(А)-LS 2х0,35 300 В ТУ 16.К19-24-2013	км	11 749,77
КПСВЭВнг(А)-LS 2х2х0,5 300 В ТУ 16.К19-24-2013	км	26 038,75
КПСВЭВнг(А)-LS 2х2х0,75 300 В ТУ 16.К19-24-2013	км	32 264,20
КПСВЭВнг(А)-LS 2х2х1 300 В ТУ 16.К19-24-2013	км	39 462,23
КПСВЭВнг(А)-LS 2х2х1,5 300 В ТУ 16.К19-24-2013	км	52 211,90
КПСВЭВнг(А)-LS 2х2х2,5 300В ТУ 16.К19-24-2013	км	77 823,00
КПСВЭВнг(А)-LS 4х0,35 300 В ТУ 16.К19-24-2013	км	18 121,16
КПСВЭВнг(А)-LS 6х0,35 300 В ТУ 16.К19-24-2013	км	28 202,27
КПСнг(А)-FRLS 1х2х0,5 300В ТУ 16.К19-24-2013	км	16 002,48
КПСнг(А)-FRLS 1х2х0,75 300В ТУ 16.К19-24-2013	км	19 655,56
КПСнг(А)-FRLS 1х2х1 300В ТУ 16.К19-24-2013	км	23 807,35
КПСнг(А)-FRLS 1х2х1,5 300В ТУ 16.К19-24-2013	км	30 923,00
КПСнг(А)-FRLS 1х2х2,5 300В ТУ 16.К19-24-2013	км	44 933,72
КПСнг(А)-FRLS 2х2х0,5 300В ТУ 16.К19-24-2013	км	30 924,10
КПСнг(А)-FRLS 2х2х0,75 300В ТУ 16.К19-24-2013	км	38 198,00
КПСнг(А)-FRLS 2х2х1 300В ТУ 16.К19-24-2013	км	46 441,84
КПСнг(А)-FRLS 2х2х1,5 300В ТУ 16.К19-24-2013	км	60 606,54
КПСнг(А)-FRLS 2х2х2,5 300В ТУ 16.К19-24-2013	км	88 536,75

Технические характеристики

Указания по эксплуатации

Вид климатического исполнения УХЛ, категории размещения 2-5 по ГОСТ 15150.

Электрическое сопротивление цепи (двух жил пары), пересчитанное на 1 км длины кабеля и
температуру 20 °С, должно соответствовать значениям, указанным в таблице 1.

Таблица №1

Наименование параметра

Норма для кабелей с номинальным сечением токопроводящих жил, мм²

0,20

0,35

0,50

0,75

1,0

1,50

2,5

Электрическое сопротивление цепи
(двух жил пары), пересчитанное

на 1 км длины кабеля и
температуру 20 °С, Ом, не более

184,6

105,4

74,8

51,0

37,6

25,2

16,0

Электрическая емкость пары, пересчитанная на 1 км длины и коэффициент затухания, пересчитанный на 1 км длины на частоте
0,8 кГц должнысоответствовать, указанным в таблице 2.

Таблица №2

Параметры	Норма для номинального сечения жил, мм²
Параметры	0,2	0,35	0,5	0,75	1,0	1,5	2,5
1 Электрическая емкость, пересчитанная на 1 км длины, нФ, не более	75	80	84	110	115	120	125
2 Коэффициент затухания начастоте 0,8 кГц, пересчитанный на1 км длины, дБ, не более	1,8	1,6	1,4	1,1	0,9	0,75	0,6

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 °С не менее 100 МОм.

Огнестойкость кабеля не менее 180 мин.

Кабели стойки к монтажным изгибам.

Кабели стойки к удару при температуре -15 °С.

Кабели стойкими к воздействию повышенной относительной влажности воздуха
до 98 % при температуре окружающей среды до 35 °С.

Кабели предназначены для эксплуатации в стационарном состоянии

при температуре окружающей среды -50 °С до 70 °С.
относительной влажности воздуха до 98 % при температуре до 35 °С.

Кабели могут быть проложены без предварительного подогрева

при температуре не ниже -15 °С.

Минимальный радиус изгиба при монтаже ..... не менее 10 максимальных наружных диаметров кабеля.

Строительная длина кабелей не менее 100 м.

Срок службы, при соблюдении требований по монтажу, эксплуатации, транспортированию и хранению не менее15 лет.
