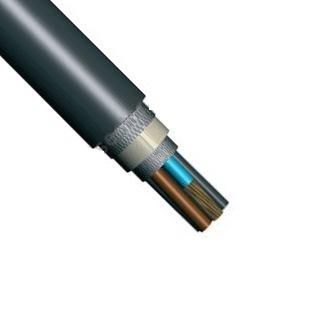

КПГ1У, КПГ2У, КПГЭ2У, КПГН1У, КПГН2У, КПГНЭ2У, КПГПУ1У, КПГПУЭ2У, КГРПУ, КГРПУЭ, КПГ2Уо, КПГН2Уо на 0,6/1 кВ ТУ 16. К01-58-2007

1. Токопроводящая жила - из медных мягких проволок и соответствует классу 5 по ГОСТ 22483.
2. Изоляция – из резины.
3. Изолированные жилы имеют отличительную расцветку.
Последовательность расцветки изолированных в кабелях с числом жил до 6 включительно.

Заказать

Число жил

Расцветка жил в кабеле

с жилой заземления

без жилы заземления

3

зелено-желтая, коричневая, голубая

черная, голубая, коричневая

4

зелено-желтая, черная, голубая, коричневая

черная, голубая, коричневая, черная

5

зелено-желтая, черная, голубая, коричневая, черная

черная, голубая, коричневая, чернаячерная

6

зелено-желтая, черная, голубая, черная, коричневая, черная

голубая, коричневая, все остальные черного цвета

По согласованию с потребителем допускается изготовление кабелей с расцветкой жил, отличной от указанной в таблице. Изоляция жилы заземления имеет зелено-желтую расцветку. Нулевая жила – голубого цвета. Цветовая маркировка сплошная. Изолированные жилы кабелей с числом 7 и более имеют цифровую маркировку.

4. Скрутка – изолированные жилы многожильных кабелей, кроме кабелей марок КГРПУ и КГРПУЭ, скручены вокруг упрочняющего, изолированного резиной сердечника из арамидных волокон. Кабели марки КГРПУ, КГРПУЭ - скручиваются без упрочняющего сердечника.

5. Обмотка - из синтетической пленки или термоскрепленного полотна, или ткани кабельной, или другого аналогичного материала. Допускается наложение оплетки из синтетических нитей.

6. Внутренняя оболочка - в кабелях марок КПГ1У, КПГ2У, КПГН1У, КПГЭ2У, КПГ2Уо, КПГН2У, КПГН2Уо, КПГНЭ2У, КПГПУЭ2У, КГРПУЭ - из резины.

7. Экран (для экранированных кабелей) - в виде оплетки медными лужеными проволоками. Поверх экрана имеется обмотка из прорезиненной тканевой ленты или термоскрепленного полотна.

8. Обмотка - в кабелях марок КПГ2У, КПГН2У- между внутренней и наружной оболочкой из нетканого, или термоскрепленного полотна или из прорезиненной ткани.

9. Оплетка - в кабелях марок КПГН2Уо и КПГ2Уо - между внутренней и наружной оболочкой из синтетических нитей.

10. Наружная оболочка – из резины, в кабелях марок КПГПУЭ2У, КГРПУЭ, КПГПУ1У, КГРПУ – из полиуретана.

Технические характеристики

Вид климатического исполнения по ГОСТ 15150:

  • УХЛ и Т, категория размещения 1, 2 и 3 для кабелей марок КПГ1У, КПГ2У и КПГЭ2У;
  • У, категория размещения 3, 5 и Т, категория размещения 1, 2, 3, 5 для кабелей марок КПГН1У, КПГН2У, КПГНЭ2У и КПГНЭ2У;
  • УХЛ, категории 1, 2 и 3 для кабелей марок КПГПУ1У, КГРПУ, КПГПУЭ2У и КГРПУЭ.

Кабели стойки к изменению окружающей среды:

  • кабели в тропическом исполнении от – 10 °С до 50 °С;
  • кабели марок КПГН1У, КПГН2У и КПГНЭ2У от -30 °С до 50 °С;
  • кабели марок КПГПУ1У, КПГ1У и КПГ2У, КГРПУ, КПГПУЭ2У, КПГЭ2У и КГРПУЭ от - 60°С до 50 °С.

Радиус изгиба при монтаже и эксплуатации кабеля не менее 5 наружных диаметров.
Кабели марок КПГН1У, КПГН2У, КПГПУ1У, КГРПУ, КПГНЭ2У, КПГПУЭ2У и КГРПУЭ не распространяют горение при одиночной прокладке.
Кабели марок КПГПУ1У, КПГ1У, КПГ2У, КГРПУ, КПГПУЭ2У, КПГЭ2У и КГРПУЭ стойки к воздействию солнечного излучения.
Кабели марок КПГН1У, КПГПУ1У, КГРПУ, КПГН2У, КПГНЭ2У, КПГПУЭ2У и КГРПУЭ стойки к воздействию смазочных масел.
Кабели стойки к воздействию плесневых грибов.

Кабели с номинальным сечением основных жил до 4 мм2 включительно с числом жил 3, 4 и 5 стойки к многократным перегибам через систему роликов и выдерживать:

  • для кабелей марок КПГН1У, КПГ1У, КПГ2У, КПГН2У, КПГЭ2У и КПГНЭ2У не менее 30000 циклов перегиба;
  • для кабелей марок КПГПУ1У, КГРПУ, КПГПУЭ2У и КГРПУЭ) не менее 20000 циклов перегиба.

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20° С:

  • при приемке и поставке  не менее 50 МОм;
  • на период эксплуатации и хранения не менее 1 МОм.

Длительно допустимая температура токопроводящих жил кабелей не более 75°С.
Строительная длина кабелей не менее 100 м.
Срок службы кабелей при условии соблюдения требований по эксплуатации, транспортированию и хранению не менее:

  • для кабелей марок КПГН1У, КПГН2У, и КПГНЭ2У не менее 2,5 года;
  • для кабелей марок КПГ1У, КПГ2У, КПГПУ1У, КГРПУ, КПГЭ2У, КПГПУЭ2У и КГРПУЭ не менее 4 года.

Гарантийный срок эксплуатации 1 год с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
