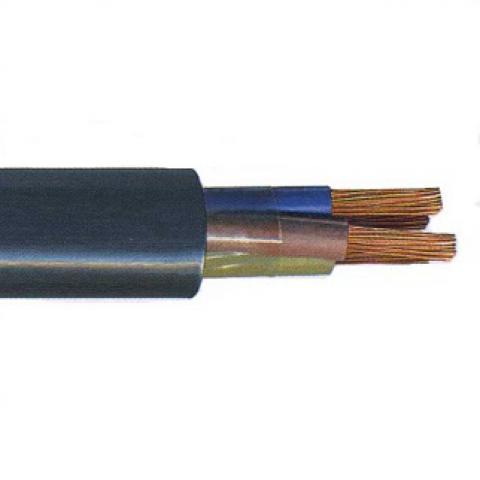

КГ, КГ-ХЛ, КГ-Т на 660 В ТУ 16.К73.05-93 КГ, КГ-ХЛ на 380 В ТУ 3544-078-21059747-2011, ТУ 16.К73.077-2006

1. Токопроводящая жила- медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки луженой оловом или покрытой оловянно-свинцовым сплавом с содержанием олова не менее 40%.

2. Разделительный слой - синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания изоляции к жиле.

Заказать

3. Изоляция - из резины изоляционной. Изолированные жилы имеют отличительную расцветку сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется голубого цвета; если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы, кроме жилы заземляющей. Жила заземления имеет зелено-желтый цвет. Расцветка одножильных и двухжильных кабелей не нормируется. Цвета красный, серый, белый и , если не в сочетании, зеленый и желтый не используется для расцветки жил многожильных кабелей.

4. Скрутка - изолированные жилы скручены с шагом скрутки не более 16 диаметров по скрутке.

5. Разделительный слой - поверх скрученных жил - синтетическая пленка или тальк или другой аналогичный материал. Допускается изготовление без пленки при условии отделения изолированных жил от оболочки.

6. Оболочка - из резины шланговой. Оболочка кабелей, предназначенных для эксплуатации в районах с холодным климатом, изготовлена из резины шланговой в холодостойком исполнении. Оболочка кабелей, предназначенных для эксплуатации в тропических условиях, изготовлена из антисептированной резины. В одножильных кабелях марки КГ допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки или удвоенной толщине изоляции.

Технические характеристики

Климатическое исполнение У, ХЛ, Т, категория размещения - 1, 2, 3 по ГОСТ 15150.

Диапазон температур эксплуатации:

  • марки КГ - от - 40°С до 50°С;
  • марки КГ-ХЛ - от - 60°С до 50°С;
  • марки КГ-Т - от - 10°С до 55°С.

Кабели должны быть стойкими к воздействию относительной влажности воздуха до 98 % при температуре окружающей среды 35 0 С.

Прокладка и монтаж кабеля КГ –ХЛ без предварительного подогрева производится при температуре - не ниже – 40 0 С.

Радиус изгиба кабелей при монтаже и эксплуатации - не менее 8 наружных диаметров.

Растягивающее усилие на кабели должно быть не более 19,6 Н (2,0 кгс) на 1 мм 2 суммарного сечения всех жил.

Длительно допустимая температура токопроводящих жил кабелей - не более 75 0 С.

Строительная длина кабелей:

  • с номинальным сечением основных жил до 35 мм2 включительно - не менее 150 м;
  • с номинальным сечением основных жил 50 до 120 мм2 - не менее 125 м;
  • с номинальным сечением основных жил 150 мм2 и выше - не менее 100 м .

По согласованию с потребителем допускается сдача кабелей любыми длинами.

Срок службы - 4 года (срок службы исчисляется с момента изготовления кабеля).

Гарантийный срок эксплуатации кабелей на 660 В - 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.
