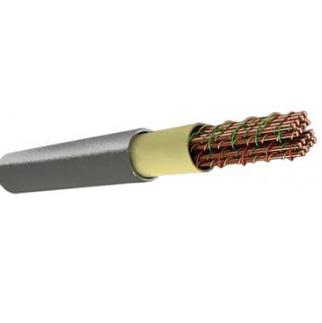

МКСГ, МКСБ, МКСГШп, МКСБШп, МКСБГ ТУ 16.К11-59-95

1. Токопроводящая жила - из медной проволоки.

2. Изоляция – жилы изолированы полистирольной нитью (корделем), наложенной открытой спиралью, и полистирольной лентой, наложенной с перекрытием в сторону, противоположную направлению наложения нити.

3. Скрутка - четыре жилы с изоляцией различных цветов скручены в звездную четверку с центральным заполнителем из круглой полистирольной нити. В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой пары четверки имеет красный и желтый цвета, второй пары – синий и зеленый.

Заказать

4. Обмотка - скрученная четверка обмотана по открытой спирали цветной хлопчатобумажной или синтетической пряжей или лентой из синтетического материала. Цвета пряжи или ленты всех четверок различны; цвета двух смежных четверок (счетной и направляющей) – соответственно красный и зеленый.

5. Сердечник - скручен из четверок.

6. Поясная изоляция - из кабельной бумаги.

7. Оболочка – свинцовая, наложена поверх поясной изоляции и соответствует ГОСТ 24641.

8. Защитный покров:

типа Б:

  • подушка из синтетических лент и битума;
  • броня из двух стальных лент;
  • наружный покров из стеклопряжи, битума и мелового раствора;

типа БГ:

  • подушка из синтетических лент и битума;
  • броня из двух стальных лент, покрытых битумом и меловым раствором;

типа БШп:

  • подушка из битума и синтетических лент;
  • броня из двух стальных лент, бутум, синтетическая лента и наружный защитный шланг из полиэтилена;

типа БпШп:

  • подушка из битума, синтетических лент и выпрессованого полиэтиленового шланга, битума, синтетических лент;
  • броня из двух стальных лент;
  • наружный защитный шланг - из выпрессованого полиэтилена, битума, синтетических лент.

Технические характеристики

  • Диаметр токопроводящих жил - 1,20 мм.
  • Число четверок в кабеле - 4,7.
  • Толщина свинцовой оболочки кабелей должна соответствовать - ГОСТ 24641.
  • Размер защитных покровов должны соответствовать - ГОСТ 7006-72.
  • Электрическое сопротивление токопроводящей жилы, пересчитанное на 1 км длины и тем-ру 20оС - 15,85 Ом.
  • Омическая асимметрия жил в рабочей паре на длине 825м - не более 0,19 Ом.
  • Электрическое сопротивление изоляции каждой жилы относительно всех др.жил, соединенных с оболочкой, пересчитанное на 1 км длины и тем-ру 20оС не менее - 12000 Ом.

Рабочая емкость, на 1 км, при частоте тока 0,8 кГц:

  • четырехчетверочных кабелей - 24,5±1,0 нФ;
  • семичетверочных кабелей - 24,0 ±1,0 нФ.

Переходное затухание на ближнем конце между всеми парами на длине 825 м, при частоте тока в диапазоне до 252 кГц:

  • 100% измеренных значений - не менее 59 Дб;
  • 90% измеренных значений - не менее 65 Дб.

Защищенность на дальнем конце между всеми парами на длине 825 м, при частоте тока в диапазоне до 252 кГц:

  • 100% измеренных значений - не менее 68 Дб;
  • 90% измеренных значений - не менее 74 Дб

Гарантийный срок эксплуатации кабелей - 4,5 года со дня ввода в экспулатацию.

Минимальный срок службы - 40 л.
